城市道路设计

使用说明

城市道路设计功能可以根据原始数据集（以网络数据集为最佳）以及相关参数信息快速构建城市道路、交叉口模型。

功能入口

三维地理设计选项卡->规则化建模组->程序化建模下拉菜单->城市道路设计按钮

操作步骤

在工作空间管理器中打开包含原始数据集（以网络数据集为最佳）的目标数据源，新建或打开一个已有场景。注意：原始数据集中必须包含道路等级（或者道路类型）字段、道路名称（或者其他道路标识信息）字段，字段类型为文本型。
单击三维地理设计选项卡的规则化建模组中程序化建模下拉菜单内的城市道路设计按钮。
在弹出的“工程路径设置”对话框，自定义设置城市道路设计工程存储路径，默认为C:\SUModelingWorkDir。设置完成后，单击确定，将打开城市道路设计选项卡。
设置道路规则：单击城市道路设计选项卡下工程管理组道路样式按钮，在弹出的道路样式面板中设置道路设计规则。如果默认规则适用于现有数据可直接跳至步骤5。
- 面板罗列了所有道路样式，需要包含原始数据集中的道路样式对应字段值。
- 面板工具栏提供了新增、导入、导出、删除按钮。
  - 新增：增加指定名称的道路样式。
  - 导入：选择指定道路规则文件(*.xml)导入到程序中。
  - 导出：将面板包含的所有道路样式以道路规则文件形式(*.xml)导出到指定路径下。
  - 删除：删除选中的道路样式。

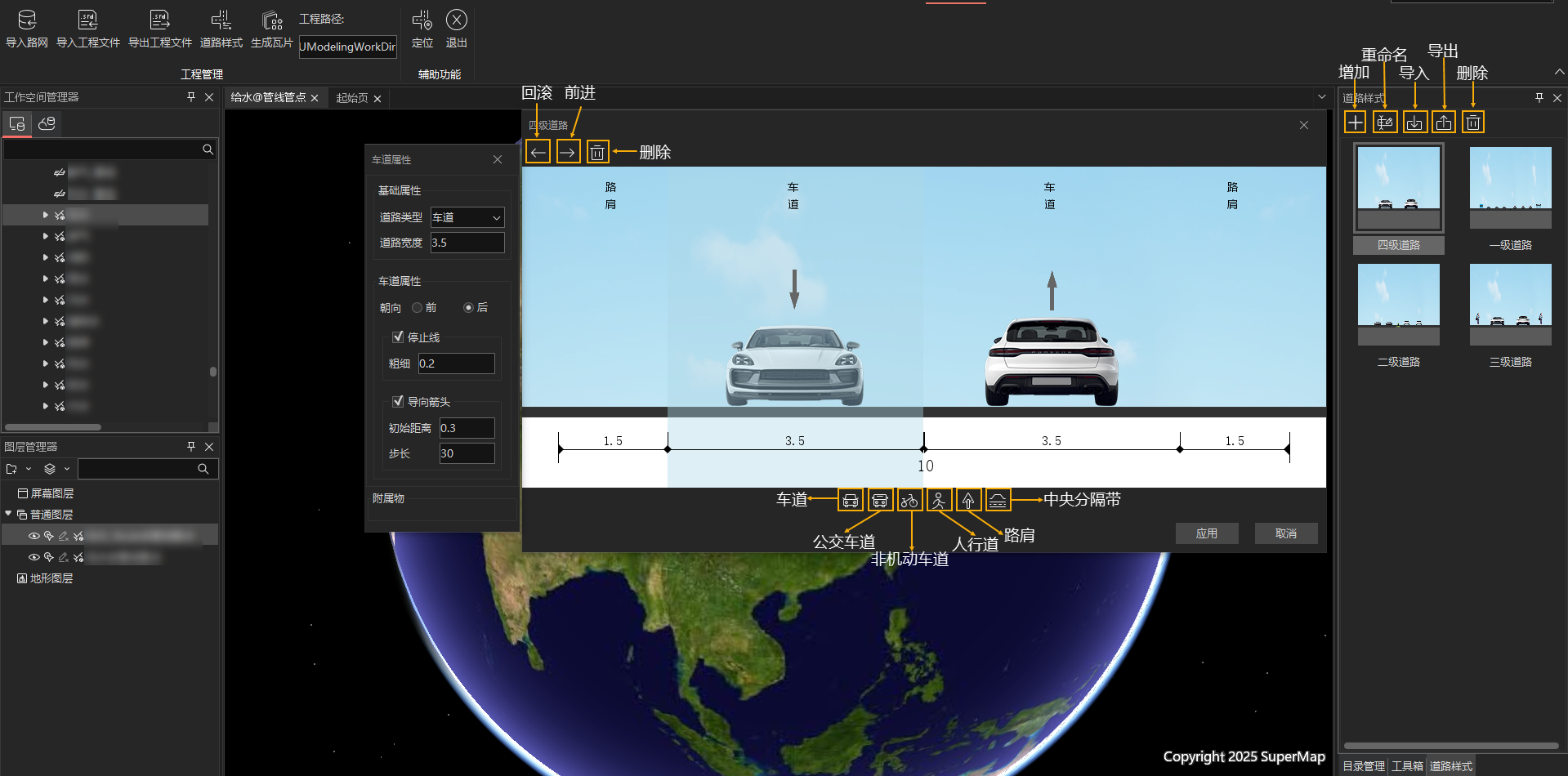

- 双击某一道路样式后，会弹出对话框，其中罗列该道路样式所包含的所有道路元素，包括车道、公交专用道、非机动车道、人行道、路肩、中央分隔带。
  - 对话框工具栏提供了回滚、前进和删除按钮。回滚按钮用于撤销之前的单步操作。前进按钮用于恢复之前的单步操作。删除按钮用于删除在预览页面选中的道路元素。
  - 对话框底部提供了道路元素按钮，通过直接拖动元素至对话框的预览页面，可实现元素增加。选中预览页面中的某一元素后通过直接拖动可以改变元素的排布。
  - 在预览页面双击具体元素，可以在弹出的车道属性对话框中调整元素属性值，包括道路类型、道路宽度、朝向、停止线、导向箭头等。
  - 道路类型设置：通过右侧下拉菜单选择道路类型。
  - 道路宽度：通过直接键入数值来设置道路宽度，单位为米。
  - 朝向：选择道路朝向，包括前、后。前代表面对屏幕朝里的方向，后代表面对屏幕朝外的方向。
  - 停止线：设置是否有停止线以及停止线粗细，单位为米。
  - 导向箭头：设置是否有导向箭头以及其初始距离和步长。初始距离可用于设置导向箭头从停止线开始的距离，单位为米。步长可用于设置导向箭头之间的间隔距离，单位为米。
导入路网数据：单击城市道路设计选项卡下工程管理组导入路网按钮，弹出“导入路网数据”对话框，具体操作如下：
- 数据源：单击右侧下拉按钮选择源网络数据集所在数据源。
- 数据集：单击右侧下拉按钮选择目标网络数据集。
- 道路样式：单击右侧下拉按钮选择代表道路样式的字段。
- 道路名称：单击右侧下拉按钮选择代表道路名称的字段。
- 设置完成后，单击确定即可。
设置完成后，场景中将会加载原始数据集并根据道路规则构建出城市道路。
根据需要可以进行道路细节调整，选中某一具体道路后选择鼠标右键菜单中的，道路编辑面板将会罗列该道路包含的道路元素。
- 工具栏：工具栏提供了增加、上移、下移、删除按钮，实现道路元素的增加、排序和删除。
- 基本属性：设置道路类型和道路宽度，通过下拉菜单设置道路类型，通过直接键入设置道路宽度，单位为米。
- 车道属性：设置车道朝向，通过勾选单选框设置道路朝向为前或后。
- 停止线：设置停止线粗细，单位为米。勾选停止线复选框后，在粗细对话框中直接键入具体数值即可。
- 导向箭头：设置导向箭头的初始距离及步长。勾选导向箭头复选框后，在初始距离对话框直接键入数值来设置导向箭头从停止线开始的距离；在步长对话框中直接键入数值来设置导向箭头之间的间隔距离。
导入工程文件：单击城市道路设计选项卡下工程管理组导入工程文件按钮，可在当前场景中打开已有城市道路设计配置文件（*.srd)。
导出工程文件：单击城市道路设计选项卡下工程管理组导出工程文件按钮，可将当前场景中的设计成果导出为城市道路设计配置文件（*.srd)，并以指定文件名存储于指定路径。城市道路设计配置文件将记录当前场景中的设计内容。
生成瓦片：单击城市道路设计选项卡下工程管理组生成瓦片按钮，会在工程路径下将设计成果生成为S3M瓦片数据。
辅助功能：
- 定位：单击城市道路设计选项卡下辅助功能组定位按钮，将显示当前设计成果全景。
- 退出：单击城市道路设计选项卡下辅助功能组退出按钮，将退出城市道路设计进程。
