使用说明

在三维场景下，“日照分析”功能用来计算选择对象或图层在特定时段的采光率，同时同步导出带日照率的点数据集和模型数据集。

该日照分析是基于模型数据进行日照分析，相较于基于GPU的“日照分析”，精度较高，但分析区域较小

操作步骤

1. 打开包含模型数据集的数据源，将需要进行日照分析的模型数据集添加到球面场景中。
2. 在"三维地理设计"选项卡上“运算分析”组内，单击“日照分析”按钮，弹出“日照分析”对话框，如下图所示：

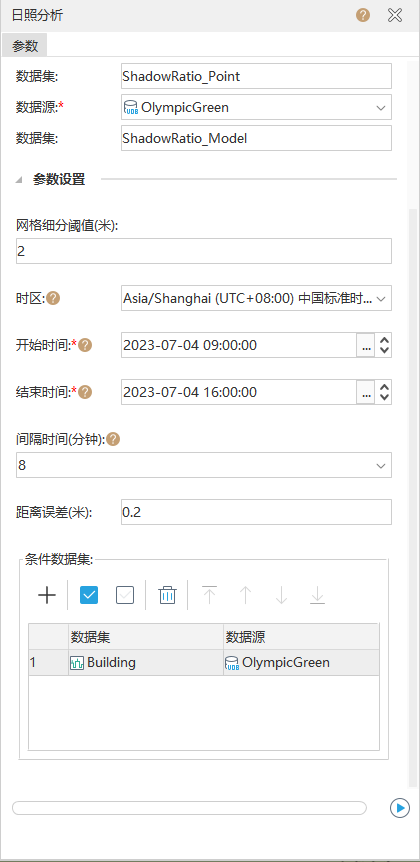

   图：“日照分析”对话框

3. 源数据选择：选择进行日照分析的模型对象。
• 确定模型对象所在图层：单击图层右侧的下拉箭头，在弹出的下拉菜单中选择模型对象所在的图层，默认加载显示当前图层。
• 确定模型对象：单选“所有对象”或“选中对象”。当选择“选中对象”时，单击“选择”按钮，在场景中框选模型对象（右键结束操作），在弹出的“选择对象”对话框中进行相关参数设置，单击“确定”按钮执行对象选择操作，返回“日照分析”对话框。此时，输出窗口显示被选中对象数目。
4. 结果数据设置：日照分析生成的点数据集和模型数据集可在此处设置保存。
• 数据源：存储点数据集结果的数据源。单击“数据源”右侧的下拉箭头，在弹出的下拉列表中选择数据源。
• 数据集：输入字符串作为点数据集的名称，默认为ShadowRatio_point。
• 数据源：存储模型数据集结果的数据源。单击“数据源”右侧的下拉箭头，在弹出的下拉列表中选择数据源。
• 数据集：输入字符串作为模型数据集的名称，默认为ShadowRatio_Model。
5. 参数设置：设置日照分析的相关参数，包括栅格细分阈值、日照时间段、间隔时间、距离误差、颜色设置、相关数据集。
• 网格细分阈值：单位为米，默认为2，表示当相邻两点之间的距离大于2米时，需要进行点插值。可以根据需要设置具体的阈值。
• 时区：单击时区右侧的下拉箭头，选择时区。默认值为(UTC+8:00)北京，重庆，香港特别行政区，乌鲁木齐。
• 开始时间：单击开始时间右侧图标，选择日照开始时间。
• 结束时间：单击结束时间右侧图标，选择日照结束时间。
• 间隔时间：设置日照率收集的间隔时间，单位为分钟，默认为8。
• 距离误差: 设置点之间距离误差值，单位为米，默认为0.2。
• “添加到场景”选项：默认勾选“添加到场景”，生成的点数据集和模型数据集同步添加进场景。
6. 设置完以上参数，单击“保存”按钮，执行模型对象的日照分析，在指定的结果数据源下生成点数据集和模型数据集。

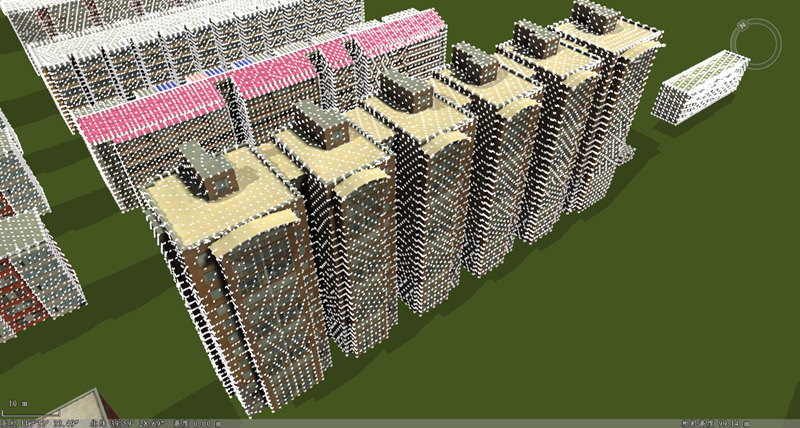

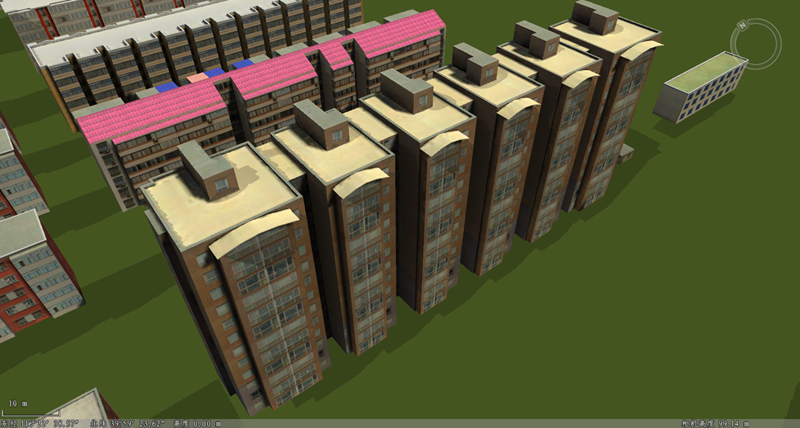

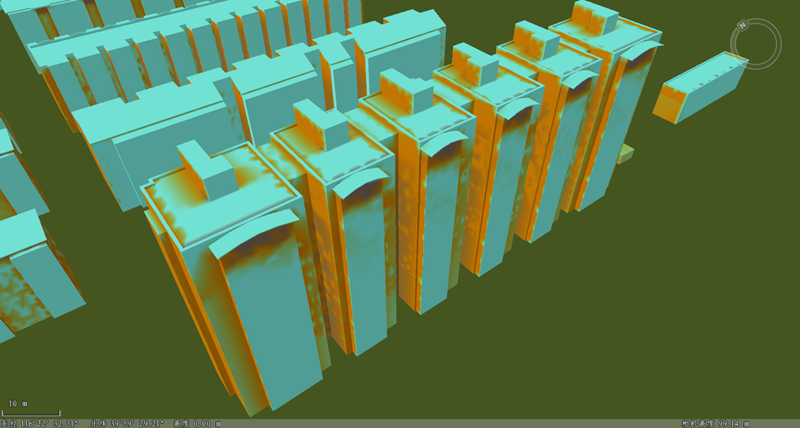

   图：选择的模型对象	图：模型对象上叠加生成的点数据集	图：导出的模型数据集
