使用说明

错误检查器用于在拓扑检查后查看、定位和处理拓扑错误，帮助用户对检查结果进行浏览、选择、修复和异常标记。

该功能读取拓扑检查生成的错误数据集，并在错误列表中显示错误类型、错误对象和相关数据集信息。用户可在地图窗口与错误列表之间联动定位错误对象，也可选择单个或多个错误记录，通过右键菜单执行相应处理操作。

应用场景

• DLG 数据生产：作业员完成面状要素接边后，检查并批量处理面内缝隙，保证成果数据连续。
• 流域面数据汇总：质检人员对多个分区合并后的流域面数据执行拓扑检查，集中定位并处理接边处缝隙。
• 成果交付前复核：数据管理员查看拓扑错误结果，筛选需要处理或标记为异常的错误记录，形成可追溯的质检处理结果。

功能条件说明

• 错误检查器需在拓扑检查生成错误数据集后使用。可在拓扑检查结束后自动打开，也可手动添加拓扑错误数据集。
• 错误列表支持多选不同数据集或不同拓扑规则下的错误记录。多选后，右键菜单仅显示所有选中错误记录共有的处理方式。

版本信息

SuperMap iDesktopX 2026 版本开始支持在错误检查器中多选拓扑错误并进行批量处理。

功能入口

• 在 拓扑检查 对话框中勾选 结束后打开错误检查器。
• 数据 选项卡 > 拓扑 组 > 错误检查器 按钮。

操作说明

查看拓扑错误

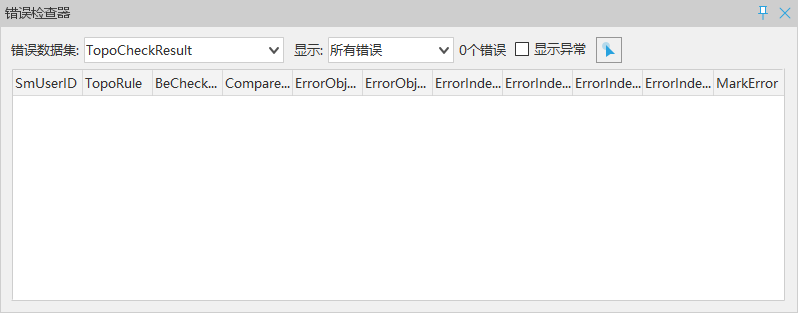

1. 打开错误检查器。
2. 在 错误数据集 下拉框中选择需要查看的错误数据集。也可通过右侧下拉按钮选择 添加拓扑错误数据集，添加其他拓扑错误数据集。
3. 在 显示 下拉菜单中选择需要查看的拓扑错误类型。错误检查器根据筛选条件刷新错误列表，并显示当前错误数量。
4. 勾选或取消勾选 显示异常，控制错误列表中是否显示已标记为异常的拓扑错误。
5. 单击 拓扑选择 按钮，可在地图窗口中选择拓扑错误数据集并查看对应错误记录。

处理拓扑错误

1. 在地图窗口中选择拓扑错误对象，或在错误列表中选择错误记录。
2. 右键打开快捷菜单，根据错误类型选择处理方式。
   • 缩放至：将地图视图缩放至当前错误对象范围。
   • 平移至：将地图视图平移至当前错误对象位置。
   • 选择要素：选择参与该拓扑错误的相关要素。
   • 创建要素：根据错误对象创建要素，常用于处理面内缝隙错误。
   • 裁剪、分解、分割、擦除：根据拓扑规则对相关要素进行修复处理，具体处理对象和保留结果请参见下表“处理原理”说明。
   • 标记：将错误记录标记为异常或取消异常标记。
3. 处理完成后，重新执行拓扑检查或刷新错误结果，确认错误是否已修复。

批量处理拓扑错误

1. 在错误列表中按住 Ctrl 或 Shift 选择多个错误记录。
2. 右键打开快捷菜单。系统根据所选错误记录的数据集类型和拓扑规则，显示共有的处理方式。
3. 选择可用的批量处理方式并执行。例如对于面内无缝隙错误，可选择 创建要素，批量创建要素填补缝隙。
4. 如右键菜单中的处理方式置灰，表示当前选择的错误记录不支持该批量操作。可减少选择范围，或按错误类型分别处理。

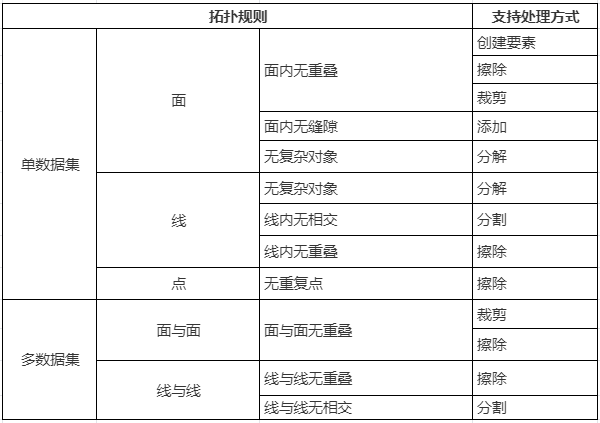

交互式拓扑处理对数据集和拓扑规则的支持情况如下表：

数据集	数据集类型	拓扑规则	支持处理方式	是否支持批量	处理原理
单数据集	面	面内无重叠	创建要素	支持批量	将重叠区域提取出来，生成一个独立的新面对象，便于单独处理重叠部分。
		面内无重叠	擦除	不支持批量	从选定的面对象中删除与其他面对象的重叠部分，支持选择被擦除对象。
		面内无重叠	裁剪	支持批量	以重叠区域为裁剪依据，删除被处理面对象的重叠部分，仅保留非重叠部分。
		面内无缝隙	创建要素	支持批量	在缝隙位置生成新的面对象，用于填补相邻面之间的空白区域。
		无复杂对象	分解	支持批量	将复杂面对象拆分为简单面对象，便于后续编辑和检查。
	线	无复杂对象	分解	支持批量	将复杂线对象拆分为简单线对象，便于后续编辑和检查。
		线内无相交	分割	支持批量	在交点处打断相交线，将其分割为多个独立线段。
		线内无重叠	擦除	不支持批量	从选定的线对象中删除与其他线对象的重叠线段，支持选择被擦除对象。
	点	无重复点	擦除	不支持批量	删除重复点对象，支持选择需要保留的点对象。
多数据集	面与面	面与面无重叠	裁剪	支持批量	以两数据集面的重叠区域为裁剪依据，通过删除重叠部分消除错误；处理时支持选择保留被检数据或参考数据，未保留一侧的重叠部分将被裁剪。
		面与面无重叠	擦除	不支持批量	以两数据集面的重叠区域为擦除依据消除错误；处理时支持选择保留被检数据或参考数据，未保留一侧的重叠部分将被擦除。
	线与线	线与线无重叠	擦除	不支持批量	以两数据集线对象的重叠线段为擦除依据消除错误；处理时支持选择保留被检数据或参考数据，未保留一侧的重叠线段将被擦除。
		线与线无相交	分割	支持批量	对发生相交的线对象在交点处进行打断，分割为多个独立线段。

注意事项
