功能说明

捕捉功能保证我们编辑工作更加准确，不容易产生错误，对象的定位更加便捷容易。捕捉模块详细介绍了如何开启图层捕捉、如何使用捕捉以及 SuperMap 支持的捕捉类型。

操作说明

1. 右键单击图层管理器中的矢量图层结点，在弹出右键菜单中单击选择可捕捉命令。
2. 单击后，可捕捉被激活，表示使图层可捕捉，即图层中的对象可以被鼠标捕捉到；否则不可捕捉。
3. 在图层属性界面中，勾选可捕捉复选框，则图层中的对象可以被鼠标捕捉到。

开启图层捕捉

可捕捉命令，用来控制该矢量图层是否可捕捉，即当在矢量图层中进行选择、编辑等操作时，鼠标是否可以捕捉到该矢量图层中的对象。

使用捕捉

用户在编辑和制图时，常常需要定位到特定位置处，但通常这些位置在实际制图时使用手工不易准确地定位。基于这种需求，SuperMap 提供了强大的图形捕捉功能，由系统来进行智能捕捉定位。实际操作时，我们可以自由选择捕捉类型。当启用捕捉功能时，当前绘制的节点会自动捕捉到容限范围内的边、其他节点或者其它几何要素。

用户在编辑操作时，可在工具条和菜单栏中动态设置捕捉项。同时可通过单击对象操作选项卡上的地图编辑组的捕捉设置按扭，弹出捕捉设置对话框。用户可以对捕捉的类型和捕捉参数进行相关的设置。

捕捉类型设置

图：捕捉类型

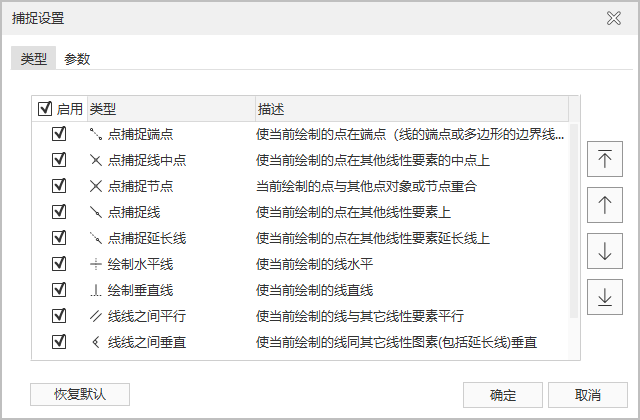

• 类型选项卡用来控制相应的捕捉类型的开启和关闭。类型选项卡下面的列表中，列举了常用的12种捕捉关系。各个捕捉功能的具体含义的说明和图示，请参见支持的捕捉类型。当某一捕捉类型被勾选时，表示开启相应的捕捉功能；当某一类型未被勾选时，表示相应的捕捉功能被关闭。

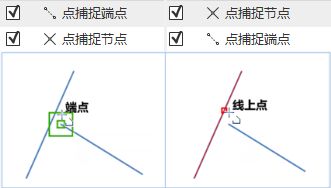

• 优先级：可设置列表中捕捉类型的优先级，捕捉类型在列表框中的排列顺序决定了捕捉类型的优先级，排在上面的捕捉类型优先级高于排在下方的捕捉类型，如下图所示。选中某一条或多条捕捉类型，可通过优先级右侧的置顶、置底、上移、下移按钮，调整选中项的优先级。

  图：捕捉项优先级

• 启用：选中启用复选框，表示启用所有的捕捉类型；取消勾选该复选框表示禁用全部的捕捉类型。
• 恢复默认：单击对话框中的恢复默认按钮，即可恢复系统默认选中的捕捉类型。

捕捉参数设置

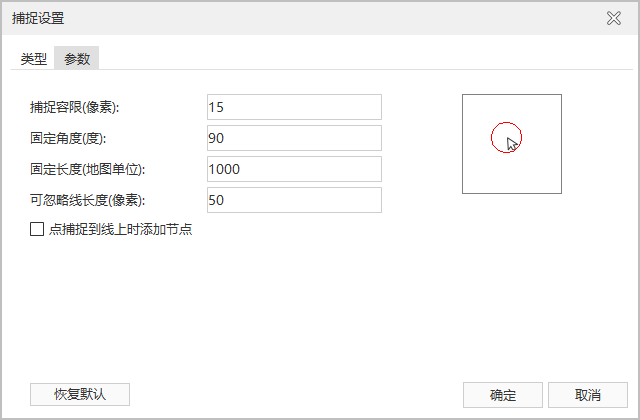

参数选项卡用来对捕捉的相关参数进行设置。包括捕捉容限、角度、长度、捕捉对象数、捕捉长度、是否添加结点等设置内容。

图：捕捉参数

• 捕捉容限

  捕捉容限可设定的范围取值为1-20，单位为像素，默认值为15。如果设置的捕捉容限超过20，则系统会提示大于最大值。 若待捕捉对象与光标的距离在设定范围内，该对象即被捕捉。如对话框右下角的光标定位区示意图中所示，红色圆圈（即光标定位区）的大小随着捕捉容限设定值的不同而变化。

• 固定角度

  固定角度可设定的范围为0-360，单位为度，默认值为90。如果设置固定角度不在默认范围，则系统会有提示信息。画线时，如待画线段与其他线段的夹角等于设定的角度，系统会使用固定角度捕捉的图标予以提示。

• 固定长度

  固定长度的单位与地图坐标单位一致，默认值为1000。如待画线段的长度等于设定的长度，系统会使用固定长度捕捉的图标给出提示。

• 可忽略线长度

  可设定的忽略的线长度的范围为1-120，单位为像素，默认值为50。如果设置的忽略的线长度范围不在默认范围内，则系统会有提示信息。可忽略的线长度的值即为捕捉线的最小长度。当线对象的长度小于设定值时，不会对其进行捕捉。

• 点捕捉到线上时添加节点

  勾选该项，表示在点捕捉到线上时，会在线的捕捉点位置处插入一个节点；不勾选该项则在点捕捉到线上时，不会在捕捉位置处插入节点。

• 恢复默认

  单击该按钮，即可将捕捉设置的参数恢复为默认的参数。

支持的捕捉类型

下面以图示和文字来详细介绍各个捕捉类型的具体含义。

捕捉按钮	捕捉描述	图示

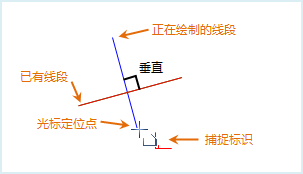

	使当前绘制的线与其他线性要素（包括延长线）垂直。 图示说明：正在绘制的线段与任一已有线段垂直。

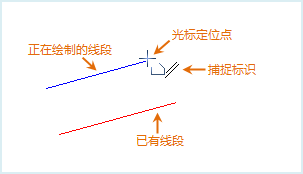

	使当前绘制的线与其他线性要素平行。 图示说明：正在绘制的线段与任一已有线段平行。

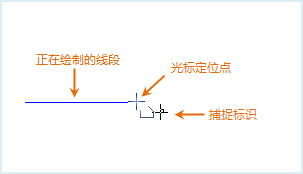

	使当前绘制的线水平或垂直。 图示说明：正在绘制的线是水平的。

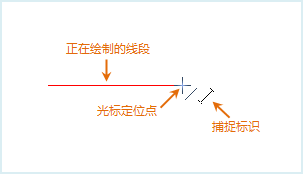

	以固定长度绘制当前线段。 图示说明：正在绘制的线段的长度为一固定值。

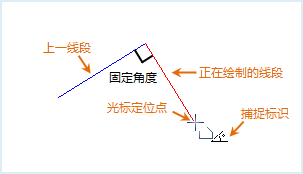

	使当前绘制的线段与前一线段成固定角度。 图示说明：正在绘制的线段与上一线段构成一固定角度，此处所设置的固定角度值为 90 度。

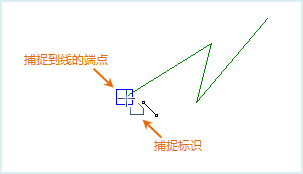

	使当前绘制的点在端点（线的端点或多边形边界线的端点）上。 图示说明：捕捉到线的端点。

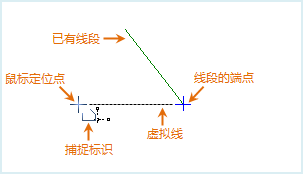

	当前鼠标点与其他线性要素上的点构成水平或垂直线。 图示说明：鼠标定位点与任一线段端点连接而成的虚拟线是水平的或竖直的。

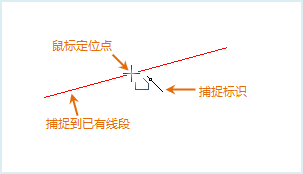

	使当前绘制的点在其他线性要素上。 图示说明：捕捉到线，即当前鼠标定位点在捕捉到的线上。

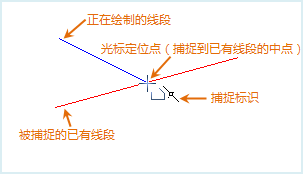

	使当前绘制的点在其他线性要素的中点上。 图示说明：捕捉到线的中点。

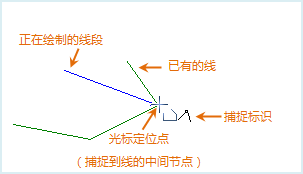

	使当前绘制的点与其他点对象或节点重合。 图示说明：捕捉到线的中间节点。

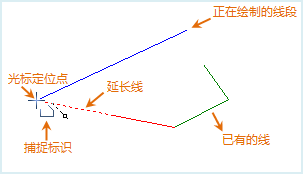

	使当前绘制的点在其他线性要素的延长线上。 图示说明：捕捉到线的延长线上一点。
