物标扩展

使用说明

SuperMap iDesktopX 支持根据 S-57、CJ-57 或 IENC 标准新增物标类型，满足复杂内河环境、多样化航道及新增数据内容的特殊场景需求，例如：

  • 本地化物标扩展：在长沙地区使用内河电子航道图 CJ-57 标准时，由于河道条件特殊，某些实际地物无法通过现有物标表达。此时可新增一个适合长沙本地特点的物标类型，以确保航道数据的准确性和完整性。

  • 新增设施支持：针对新建的内河通航设施（如智能船闸、动态浮标等），可通过扩展物标定义和属性字段，及时更新内河电子航道图，为内河管理部门和航运企业提供最新、准确的航道信息支持。

操作步骤

下面以扩展 CJ-57 标准中的“水利设施”物标为例，介绍如何在 SuperMap iDesktopX 中实现物标扩展。

  1. 查阅《内河电子航道图技术规范》中“物标详细规定”部分，明确水利设施物标信息、属性字段及显示符号的要求。
  2. 海图选项卡 -> 物标扩展组 -> 物标扩展按钮，弹出物标扩展对话框。
  3. 物标扩展对话框包含上下两部分，上半部分需要填入物标信息（由于物标的唯一性，若填入信息与已有物标的信息重复，则会标红显示）：
    • 标准类型：目前 SuperMap iDesktopX 支持进行物标扩展的标准类型包括 S-57（国际通用的电子海图标准）、CJ-57（中国内河电子航道图标准）和 IENC（国际内河电子航道图标准） 。更多关于标准及版本号的介绍，请参考物标定义查询。
    • 物标简称：在 CJ-57 中找到水利设施的“缩写词”为“WATCON”。
    • 编码：在 CJ-57 中找到水利设施的“代码”为“26017”。
    • 中文名称：即该物标的中文名称，“水利设施”。
    • 全称：通常为英文全称，此处为“Water conservancy”。
    • 物标类型：默认为空间物标（Geo），您也可以按实际情况设置为元物标（Meta）等。
    • 参考：注明该物标拓展时参考的规范版本号或标准代码。
    • 数据类型：在 CJ-57 中找到水利设施的“图元类别”为“点，线”。
    • 备注和描述信息：可添加对该物标的备注或更详细的描述。
  4. 物标扩展对话框下半部分用于添加新增物标的属性字段信息：
    • 工具条：工具条从左到右依次为添加字段、移除字段和物标属性扩展按钮。
      • 添加字段和移除字段用于在下方列表中增减字段。
      • 物标属性扩展用于扩展物标的属性字段，在本例中，我们需要新增目前系统中缺少的属性字段“水利设施类 CATWCN”。
    • 字段列表框：
      • 添加字段后通过选择字段别名（缩写词）来指定具体属性字段，您可以通过键盘输入进行定位。
      • 选中后会自动填充字段编码。
      • 您需要手动设置字段的约束性：0（可选）、1（必填）、2（条件）。对应 CJ-57 对水利设施物标的属性表规定，M（必备属性）为 1，C（条件必备属性）为 2，O（可选属性）为 0。

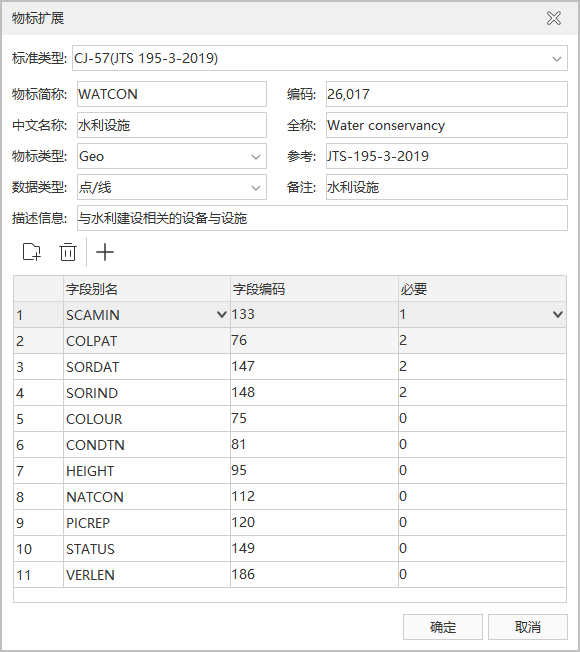

  5. 填写完成如上图所示，单击确定按钮，即可完成物标扩展操作。
  6. 扩展完成后，您可以通过两种方式查看新增的来检查新增的“水利设施”物标：
    • 物标定义查询；
    • 进入 SuperMap iDesktopX 产品包根目录下的bin/Resource/Chart/Presentation/S57文件夹：
      • S57Objects.xml 文件查看物标定义：

        <ObjectClass Acronym="WATCON" Code="26017" Type="GEO">
        <Name>Water conservancy</Name>
        <Definition>水利设施</Definition>
        <References>JTS-195-3-2019</References>
        <Remarks>水利设施</Remarks>
        </ObjectClass>

      • S57ObjectsEnc31.xml 查看该物标属性字段的定义：

        <ObjectClass Acronym="WATCON" Code="26017">
        <Primitives value="P/L" />
        <Name>Water conservancy</Name>
        <LocalName>水利设施</LocalName>
        <Attributes>
        <Attribute Code="26012" Required="1" />
        <Attribute Code="133" Required="1" />
        <Attribute Code="76" Required="2" />
        <Attribute Code="147" Required="2" />
        <Attribute Code="148" Required="2" />
        <Attribute Code="75" />
        <Attribute Code="81" />
        <Attribute Code="95" />
        <Attribute Code="112" />
        <Attribute Code="120" />
        <Attribute Code="149" />
        <Attribute Code="186" />
        <Attribute Code="116" />
        <Attribute Code="301" />
        <Attribute Code="102" />
        <Attribute Code="300" />
        <Attribute Code="304" />
        <Attribute Code="158" />
        <Attribute Code="86" />
        <Attribute Code="85" />
        <Attribute Code="119" />
        <Attribute Code="118" />
        <Attribute Code="17077" />
        </Attributes>
        </ObjectClass>

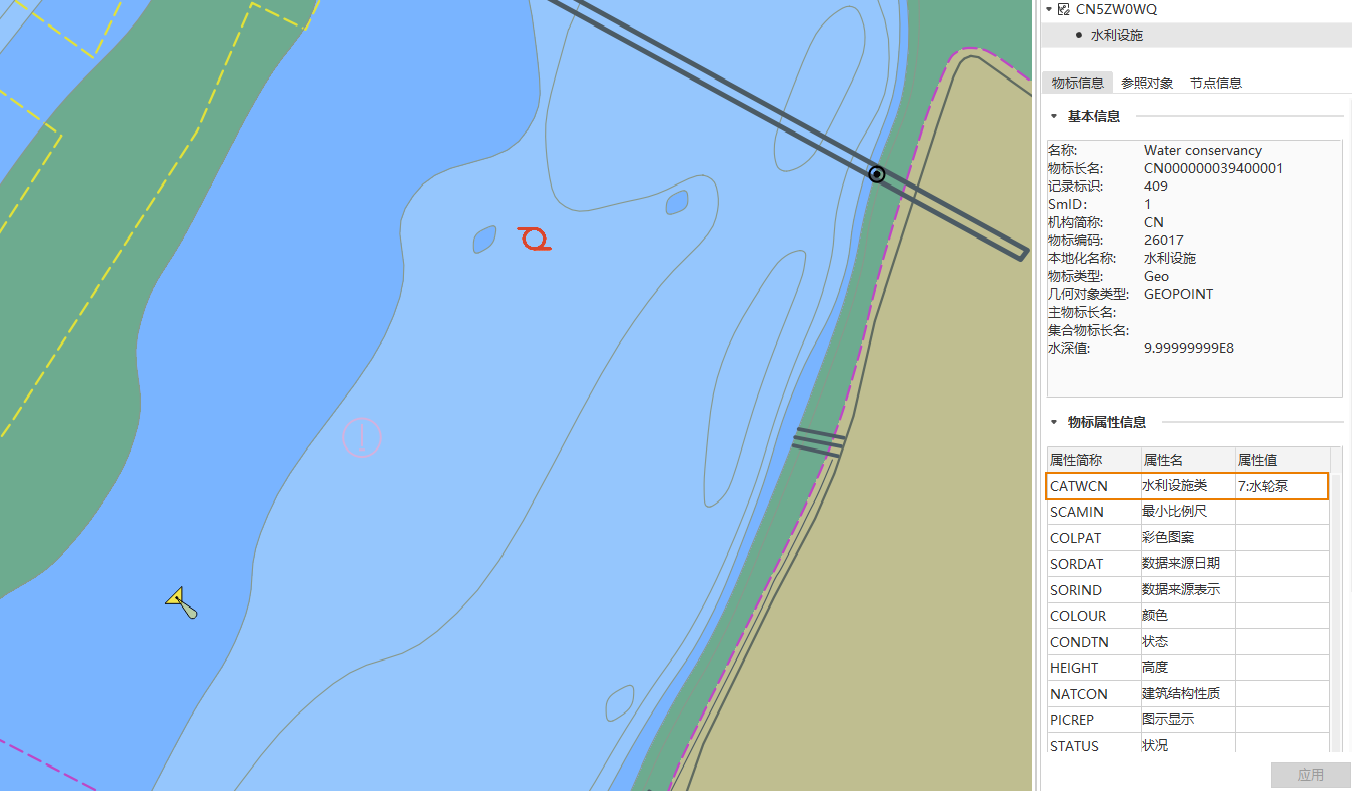

  7. 在完成了S-52显示扩展的基础上，您可以通过创建特征数据集将“水利设施”添加至海图分组中，并通过绘制物标完成新增扩展物标的完整添加。最终效果如图所示：
