使用说明

水深（点）是水域中某点自深度基准面至水底的垂直深度。深度基准面是水深测量及海图所载深度的起算面，一般采用理论深度基准面（由潮汐调和分析推算的最大低潮面）或低于多年观测到的最低低潮面的水平面作为海图水深基准面，以保证航行安全。简单理解水深就是水平面到水底的垂直深度。

在 SuperMap iDesktopX 中，水深显示设置有以下四个关键参数：

• 水深点：
  • 安全水深（Safety Depth）

    安全水深是唯一一个针对水深点的显示设置，直接影响海图中水深点的显示方式。进行海图浏览时，小于安全水深（危险水深点）会显示为黑色加粗字体，大于安全水深（安全水深点）则显示为浅灰色。

    在实际导航应用中，水深大于安全等深线的安全区域也可能存在如暗礁等水深较浅的危险位置，因此显示不安全的水深点对安全航行起到重要的辅助作用。航海者需要合理设置安全等深线和安全水深（通常安全水深=安全等深线），两者共同显示，确保船舶安全行驶。

• 等深线：

  • 安全等深线（Safety Contour）

    安全等深线是最关键的水深参数，它将安全区域与危险区域区分开来，是船舶导航的主要参考。

    在海图显示中，安全等深线通常以加粗线条表示，线条的浅色一侧为安全区域，适合船舶通行；而线条的深色一侧为危险区域，通常不建议船舶进入。在两色和四色模式下，安全等深线都发挥着至关重要的作用。

  • 浅水等深线（Shallow Contour）

    浅水等深线在四色模式中显示，标识出一个缓冲区域，介于安全等深线和更浅水域之间。

    虽然这些区域的水深小于安全等深线，但在特定情况下（如靠近港口或狭窄航道）船舶可以短暂航行。浅水等深线的显示帮助航海者识别这些潜在的通行区域，从而灵活应对各种航行环境。

  • 深水等深线（Deep Contour）

    深水等深线通常设置为船舶实际吃水的两倍，以标识深水区。

    这些区域在四色模式下以最浅色显示，表明这里是安全的行驶区域。航海者可以根据需求调整深水等深线的值，例如将其设置为能安全抛锚的最大水深，从而满足特定的航行需求。

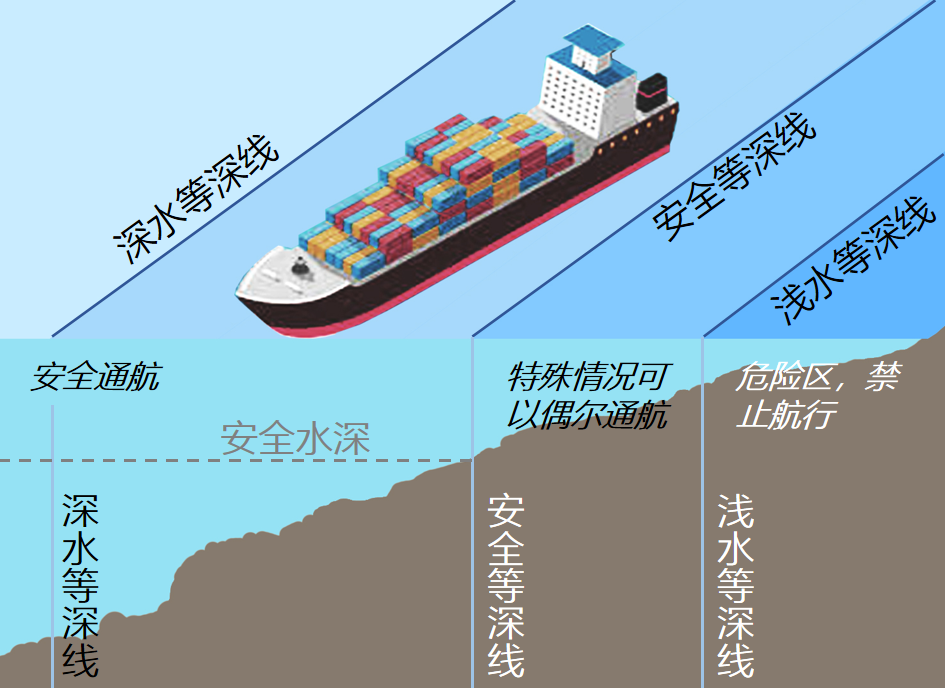

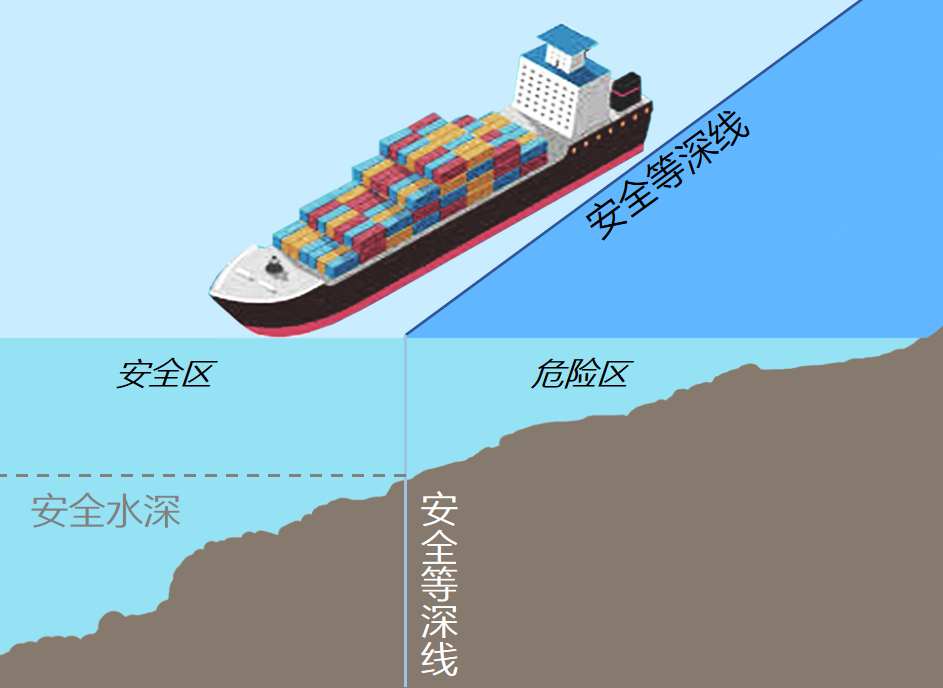

    图：四色模式	图：两色模式

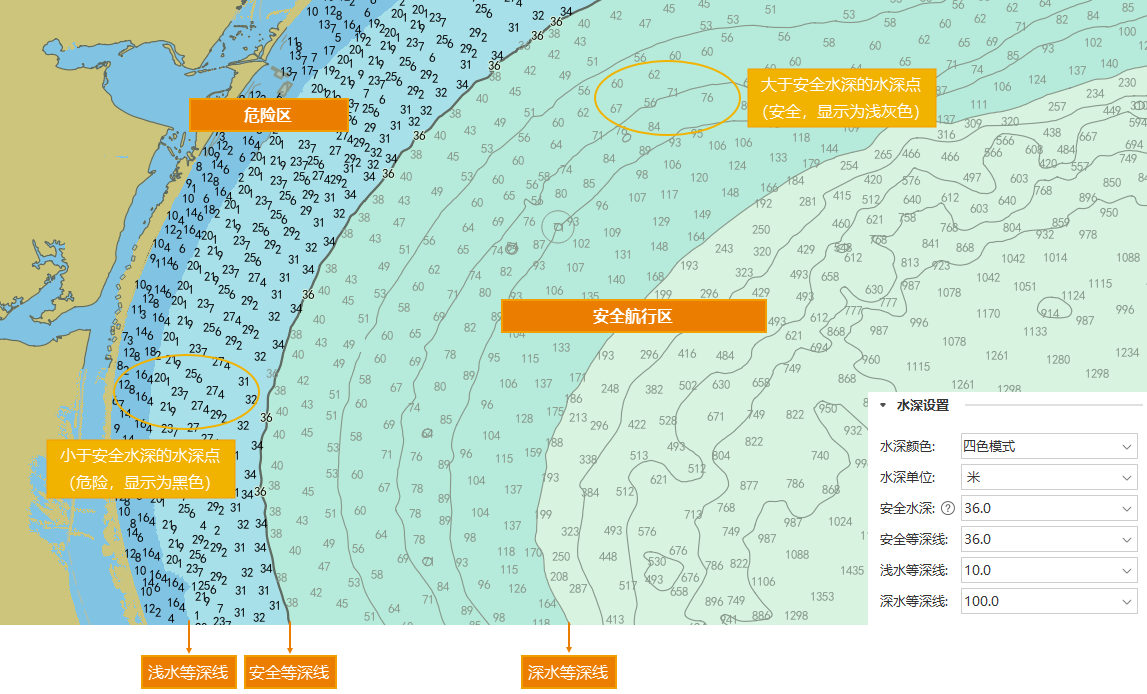

在四色模式显示时，三类等深线划分了四种不同颜色的航行分区。通过调整这些参数，航海者能够根据不同的航行需求和环境条件，优化水深信息的显示，从而提高导航的安全性和效率。在 SuperMap iDesktopX 中对应的水深显示设置效果如下图所示：

操作步骤

1. 将需要浏览的海图分组加载到地图窗口中。

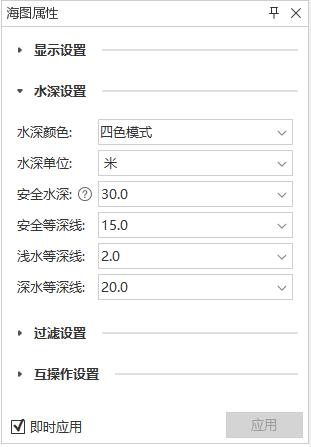

2. 选择海图选项卡 -> 海图属性分组 -> 点击海图属性按钮。右侧将弹出海图属性面板，展开水深设置组。
3. 显示设置组中包含以下选项：

• 水深颜色
  • 两色模式：以安全等深线划分深浅两种颜色；特点是清晰明了，适合开阔水域使用。
  • 四色模式：以“3等深线”划分四种颜色；虽然四色模式增加了阅读难度，但信息更丰富，适合在复杂水域使用。

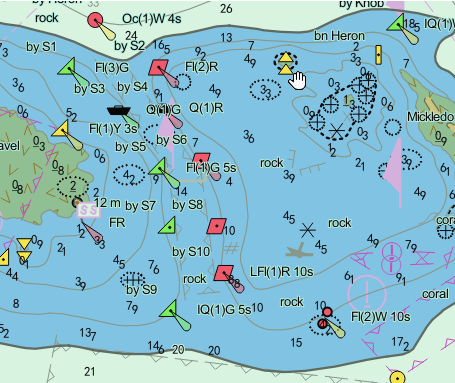

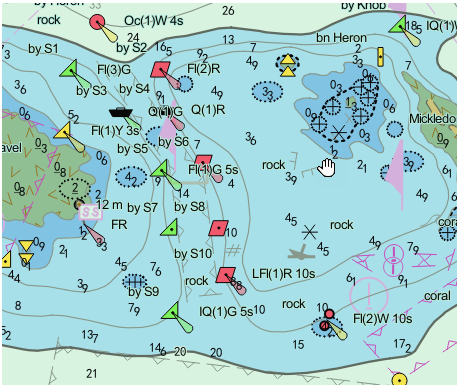

图：两色模式显示效果	图：四色模式显示效果

• 水深单位：在下拉列表中选择海图显示水深的单位。单位有分米、米、英寸。
• 安全水深：在下拉列表中选择水深点的值；或直接在组合框中输入安全水深的值。
• 安全等深线：在下拉列表中选择安全等深线的值；或直接在组合框中输入安全等深线的值。

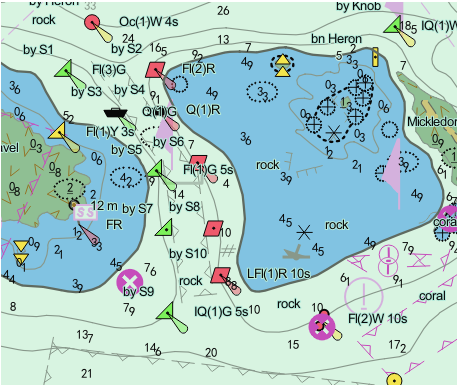

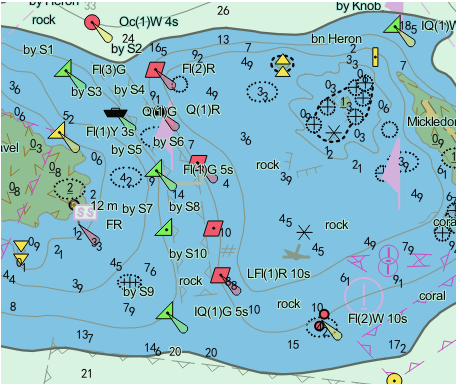

图：安全等深线为5米的显示效果	图：安全等深线为20米的显示效果

• 浅水等深线：在下拉列表中选择浅水等深线的值；或直接在组合框中输入浅水等深线的值。
• 深水等深线：在下拉列表中选择深水等深线的值；或直接在组合框中输入深水等深线的值。
