在海图属性面板的互操作设置分组中，组织了符合 S-98 互操作标准的显示内容。包括互操作等级、S-104 查询水位、S-102 查询水深、水位调整、动态水位等。
S-98产品互操作
S-98 是国际海道测量组织（IHO）制定的《S-100 数据产品互操作性规范》（Data Product Interoperability in S-100 Navigation Sytems），简称为 S-98 产品互操作。
该规范的目的是保障基于 S-100 标准的不同数据产品能够在电子海图显示与信息系统（ECDIS）以及其他船舶和岸基系统中顺利协同工作。
通过定义互操作性目录（Interoperability Catalogue），S-98 规范提供了一套规则和结构，指导多个 S-100 数据产品的同时使用和显示，确保了不同数据层之间的互操作性，为用户提供了一个全面、协调的导航信息环境。
互操作等级
提供 L0 和 L1 互操作级别的设置，同时存在 S-57、CJ-57、S-101 等海图产品时，按照各自产品的显示规范进行显示。
- L0：地图窗口的显示受图层管理器中图层的排序所影响，最上层图层会覆盖下层图层的显示；
- L1：当地图窗口中含有多标准数据时，会按照 S-98 产品互操作标准显示数据，不受图层位置的影响。
S-104查询水位

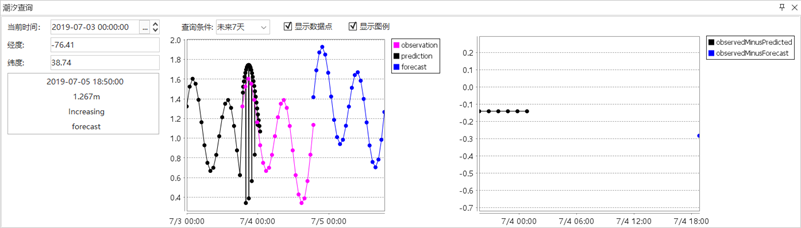

单击水位查询按钮后，地图窗口下方将弹出潮汐查询窗口。用鼠标选中地图窗口中的水文站点，站点信息将显示在潮汐查询窗口中。
- 当前时间：默认为选中水文站点开始记录的时间点。可通过右侧的设置按钮或直接输入的方式更改当前时间，更改后，右侧的趋势变化图也会跟着变化。
- 查询条件：默认为未来七天，即显示未来七天的水位变化情况。同时还提供：未来 3 小时、未来 6 小时、未来 12 小时、未来 1 天、未来 3 天、未来 5 天、未来全部的选项，可根据需要进行切换。
- 显示数据点：选择是否在趋势图中显示构成趋势图的数据点。
- 显示图例：选择是否在趋势图右侧增加图例信息。
S-102查询水深

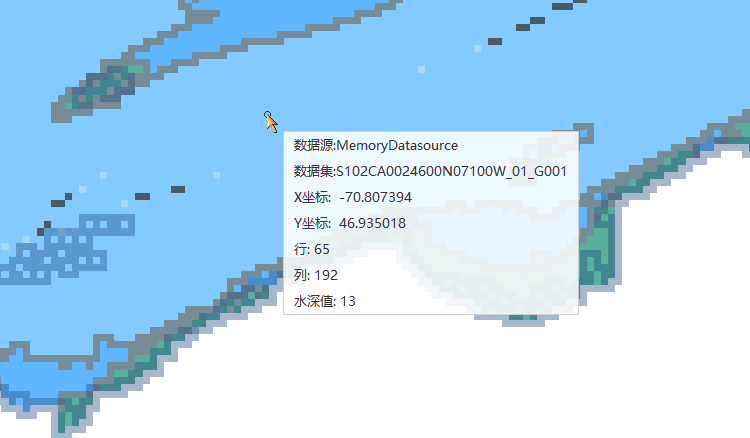

单击查询水深按钮后，将鼠标移动到地图窗口中，鼠标下方将显示鼠标位置的数据信息，包括：数据源、数据集、X坐标、Y坐标、行、列、水深值。
水位调整
在当前地图中打开 S-102 和 S-104 数据，并勾选WLA分组复选框。S-102 数据将根据 S-104 的水位数据进行调整并显示，水位数据由水位调整中的时间确定。
动态水位
在当前地图中打开 S-102 和 S-104 数据，并勾选WLA分组复选框和动态水位。 S-102 数据将根据 S-104 水位站点数据的开始时间、结束时间、间隔时间、播放间隔参数进行调整并显示。通过播放按钮，即可查看 S-102 水深表面的随时间的变化情况。
- 开始时间：动态展示 S-102 数据的开始时间，可根据对应 S-104 数据中的属性信息进行设置。
- 结束时间：动态展示 S-102 数据的结束时间，可根据对应 S-104 数据中的属性信息进行设置。
- 间隔时间：S-102 数据调整的时间间隔，默认为 1，单位为时。同时提供秒、分、天的单位设置。
- 播放间隔：播放 S-102 数据时，每个间隔时间数据变化的显示时长，默认为 1，单位为秒。
