创建主从关系

使用说明

主从关系用于在海图物标中表达具有等级的关联关系。例如，一个灯浮标可以被设定为主物标，而顶标、闪光和雾号可以作为其从属物标。每个主从关系必须指定一个主物标对象，但可以包含一个或多个从属物标，且至少需要一个从属物标。

主从关系的设定使得物标之间的等级关系得以明确表达。这种关系可以提升数据管理和表达的精确度，使得复杂的物标关系更直观。例如，将航标作为主物标，关联其上附属的标牌和灯光作为从属物标，可以清晰地表达航标与其附属设施的层次关系，提升数据管理和表达的准确性。

操作步骤

下面以添加侧面浮标为主物标、灯标为从物标为例，介绍创建主从关系的操作：

  1. 数据准备：
    • 打开 SuperMap 示例数据中 SampleData\ApplicationMap\Chart 文件夹下的工作空间 Chart.swmu，将 Chart 数据源中的不可编辑分组 GB4X0000_52000 转换为可编辑分组，得到 GB4X0000 分组。
    • 双击将可编辑海图分组 GB4X0000 加载到地图窗口进行查看，设置显示类型为标准、海图符号化。
  2. 移除现有的一组主从关系：

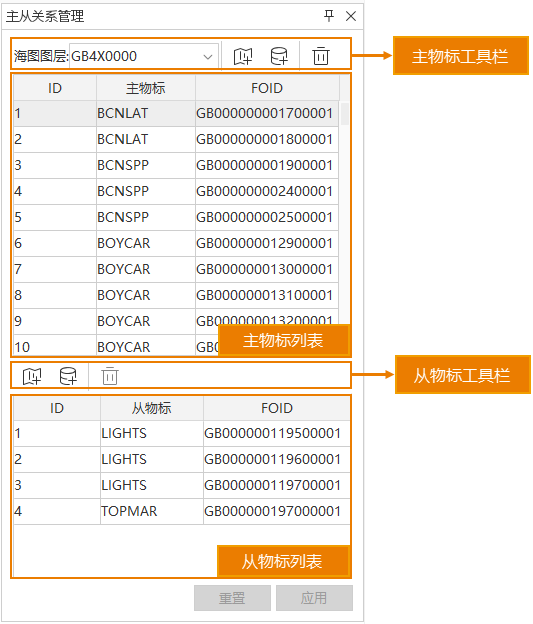

    • 海图选项卡 -> 关系管理组 -> 点击主从关系按钮，界面右侧将弹出主从关系管理面板。面板分为上下两部分，上半部分为主物标列表，下半部分为从物标列表。

    • 在主物标列表中找到特征物标标识符（FOID）为 GB000000015200001 的侧面浮标（BOYLAT），点击主物标工具栏上的移除主物标按钮。

  3. 添加主物标：

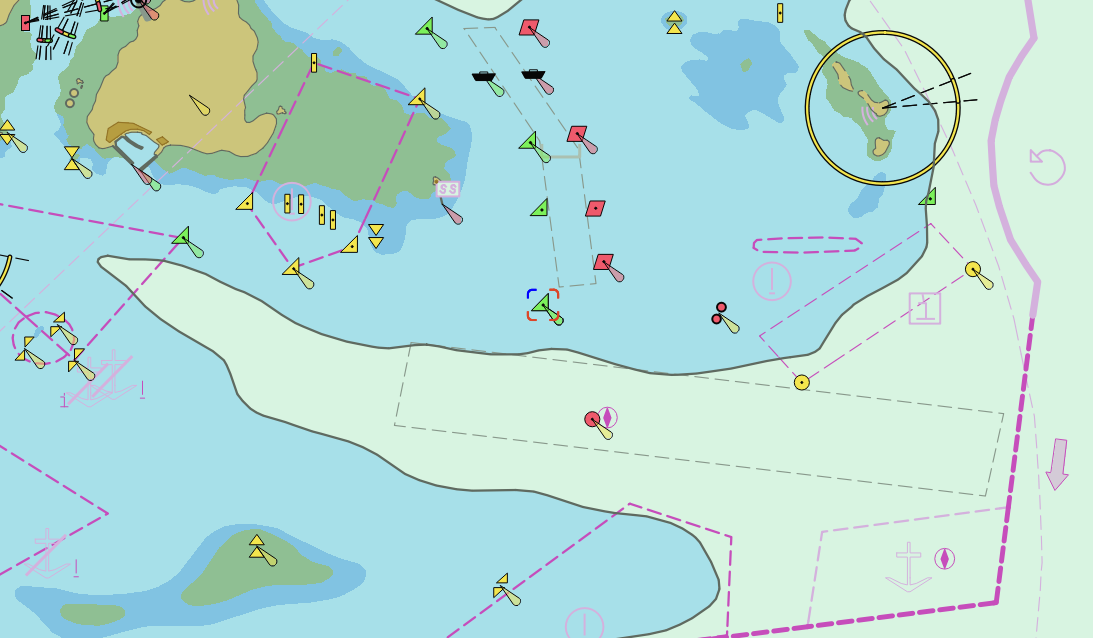

    • 从地图选中对象添加：如图所示，在地图窗口中框选侧面浮标（BOYLAT），点击工具栏上的地图添加主物标按钮。弹出的从地图选中对象添加对话框中只会列出符合 S-57 标准规定的可作为主物标的对象，且一次只能选择一个。将 FOID 为 GB000000015200001 的侧面浮标（BOYLAT）添加为主物标。

    • 从数据集添加：您也可以点击工具栏上的数据集添加主物标按钮，在弹出的从数据集添加对话框中定位到 BOYLAT_P 物标，再从中找到 FOID 为 GB000000015200001 的侧面浮标，添加为主物标。
  4. 添加从物标：
    • 从地图选中对象添加：保持上述在地图窗口的选择，单击从物标工具栏处的地图添加从属物标按钮。在弹出的从地图选中对象添加对话框中选择 FOID 为 GB000000120300001 的灯标（LIGHTS）和 FOID 为 GB000000197200001 的顶标（TOPMAR）为从属物标。可以为主物标添加多个从属物标。
    • 从数据集添加：您也通过工具栏上的数据集添加从属物标按钮，在弹出从数据集添加对话框中，从特征物标数据集中选择上述物标将其添加为从属物标。

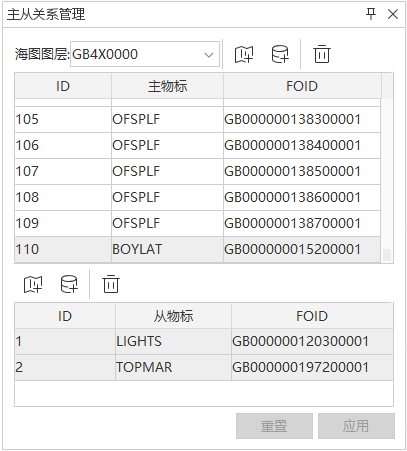

  5. 确认主从关系：点击应用按钮完成主从物标关系的创建。创建完成后，可以在面板中查看结果。

注意事项：

创建主从关系的主物标对象不允许已经存在主从关系，并且，指定的从属物标不能是其他主物标的从属物标，否则创建将失败。
