使用说明

在海图生产中，水深点通过分组进行管理。每个水深分组包含多个具有相同属性（除深度外）的水深点对象。编辑水深分组的属性有助于确保海图数据的一致性和规范性，并在水深数据更新或调整时提升管理效率。通过编辑水深分组属性，您可以：

• 统一属性设置：修改水深组属性时，所有属于该分组的水深点对象都会自动更新，避免逐个修改带来的冗余工作。
• 确保数据一致性：在海图绘制过程中，某些属性（如水深说明、测量技术等）对于航行安全至关重要，编辑属性有助于统一标准，确保数据的一致性。
• 提高效率：通过批量修改分组内所有水深点的属性，减少人工操作，提高数据处理效率，尤其是在面对大量水深点时。

由于水深组中的所有水深点对象（深度除外）共享相同的属性值，修改水深组的物标属性时，所有组内水深点的属性值将同步更新。

操作步骤

1. 打开需要编辑水深分组属性的可编辑海图分组，并加载至地图窗口。
2. 海图选项卡 -> 海图数据处理组 -> 点击水深管理按钮，界面右侧将弹出水深点分组管理面板。面板上部展示海图分组中的水深分组，下部显示对应的水深点列表。

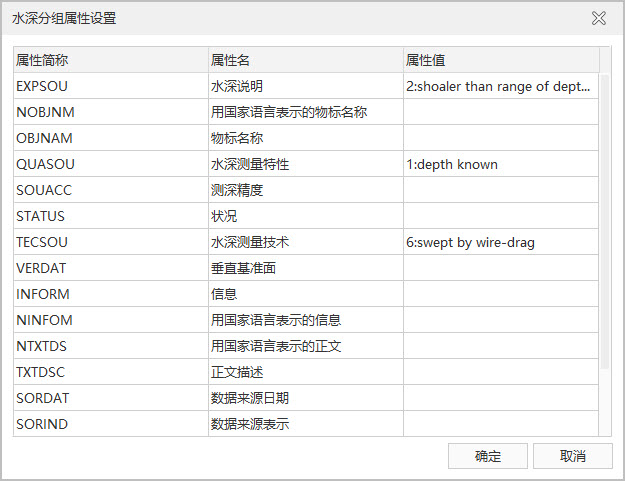

3. 在面板上方的水深点分组列表中，选中需要编辑属性的水深分组。单击工具栏中的编辑分组属性按钮，弹出水深分组属性设置对话框。



4. 在水深分组属性设置对话框中，您可以编辑相关的属性值。以下是常见属性修改的示例说明：
   • 水深说明：单击对应的属性值单元格，点击下拉按钮选择“2：shoaler than range of depth of surrounding depth area”选项。这表示该位置是一个“相对较浅的区域”，可能构成航行障碍或需要特别注意的浅区（例如沙洲、浅滩或岩礁等）。此信息对航行安全至关重要，尤其在海图绘制中，用于警示船只和航海人员。
   • 水深测量技术：单击对应的属性值单元格，点击...按钮，弹出海图物标属性添加对话框。在可选属性中选择“6：swept by wire-drag”，点击添加>>按钮，即可将该属性值添加到结果集中。“Swept by wire-drag”指一种水深测量技术，通过拖曳钢索检测水下障碍物或较浅区域位置，常用于确定航道中的最小深度，确保船只安全通过。
   • 最小比例尺：在对应的属性值文本框中，直接输入最小比例尺的数值，如 40000，即可将水深点的最小可见比例尺设置为 1:40000。
5. 您可以根据需要设置其他属性。完成设置后，点击“确定”按钮即可保存修改。

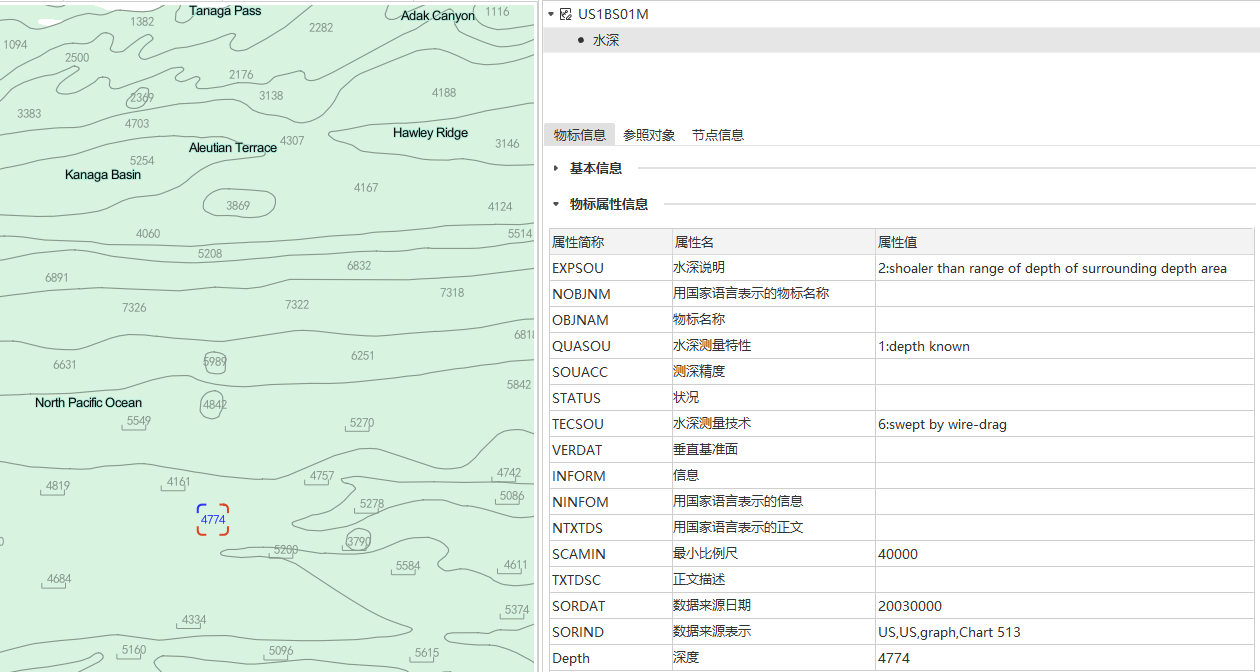

6. 查看修改结果：选中修改过的水深点，通过右键菜单的属性来查看修改后的物标属性信息，如下图所示：



7. 完成属性编辑后，单击水深点分组管理面板工具栏中的水深点分组按钮，即可自动重新进行水深分组。
