编辑物标属性
使用说明
物标属性描述了物标的特性,编辑物标对象属性是确保海图生产符合规范、增强导航安全性和准确性的关键步骤。绘制完成特征物标后,需为其分配相应的属性值。不同类型物标的属性信息有所差异,S-57 物标属性数据字典中存储了 S-57 标准附录 A 的物标类目说明,包括属性名称、代码、类型、期望输入值等。
操作步骤
在可编辑海图分组中,选中一个或多个物标对象,右键选择属性,打开右侧属性面板。属性面板包括以下部分:

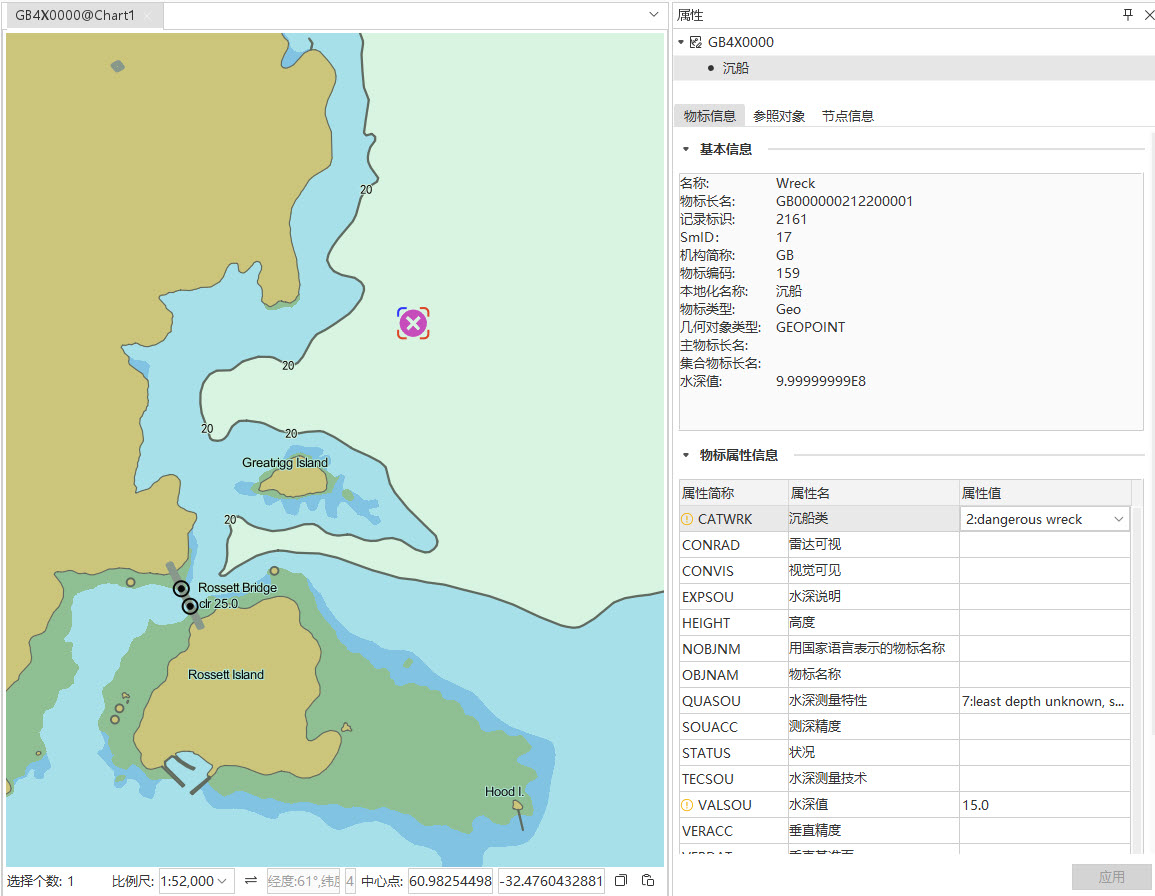

- 物标信息:显示物标基本信息(如名称、记录标识等)和物标属性信息(如属性简称、属性名、属性值),可修改属性值。
-

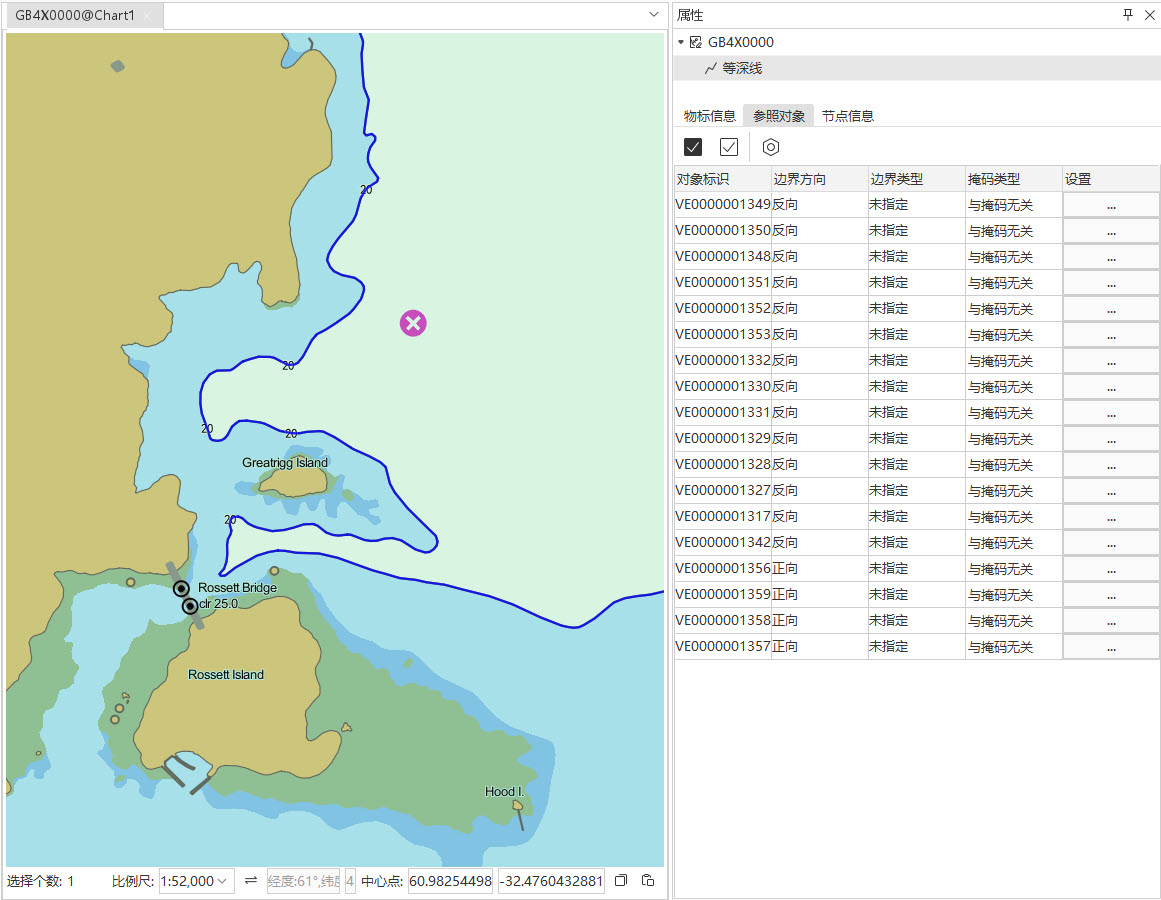

参照对象:在海图数据中,一个图形要素往往由多个基本几何构件组成(点-链结构),这些构件被统称为“参照对象”。选中一个要素时,其属性中包含的“参照对象”记录了构成该要素的底层几何信息,并通过对象标识、边界方向、边界类型、掩码类型属性来定义和控制要素的几何和显示效果。选中列表中的对象时,地图窗口会自动定位并高亮显示。
- 对象标识:唯一标识每个参照对象,确保系统能准确引用和管理各构件。由矢量记录标识符字段(VRID)的两个子字段 RCNM 和 RCID 连接而成。其中,RCNM 占 2 字符,用以区分空间物标的类型,以“VI”表示“孤立节点”,“VC”表示“连接节点”,“VE”表示“边”;RCID 为10个字符的数值。
- 边界方向:指特征物标对线状空间物标对象方向的参照方式,公有正向、反向、与方向无关三种。正向是指与线空间物标对象的节点次序方向一致;反向是指与线空间物标对象的节点次序方向相反。
- 边界类型:该参照边的边界类型,有外部边界和内部边界两种。
- 掩码类型:用于控制该参照对象在符号化显示时是否显示或隐藏。包括屏蔽、显示、与掩码无关三种类型。
其中,屏蔽掩码是指通过特定的机制来隐藏或抑制某些地理要素的显示,以避免这些要素在地图上产生干扰或显示不必要的信息。例如,航道(Fariway)物标通常由多个面对象构成,容易在显示时出现割裂。此时,可将相邻航道对象边界处的引用对象(边对象)设置为屏蔽(Shield),以实现连贯显示。
- 设置:可配置水平基准面(HORDAT)、位置精度(POSACC)和位置性质(QUAPOS)等属性。

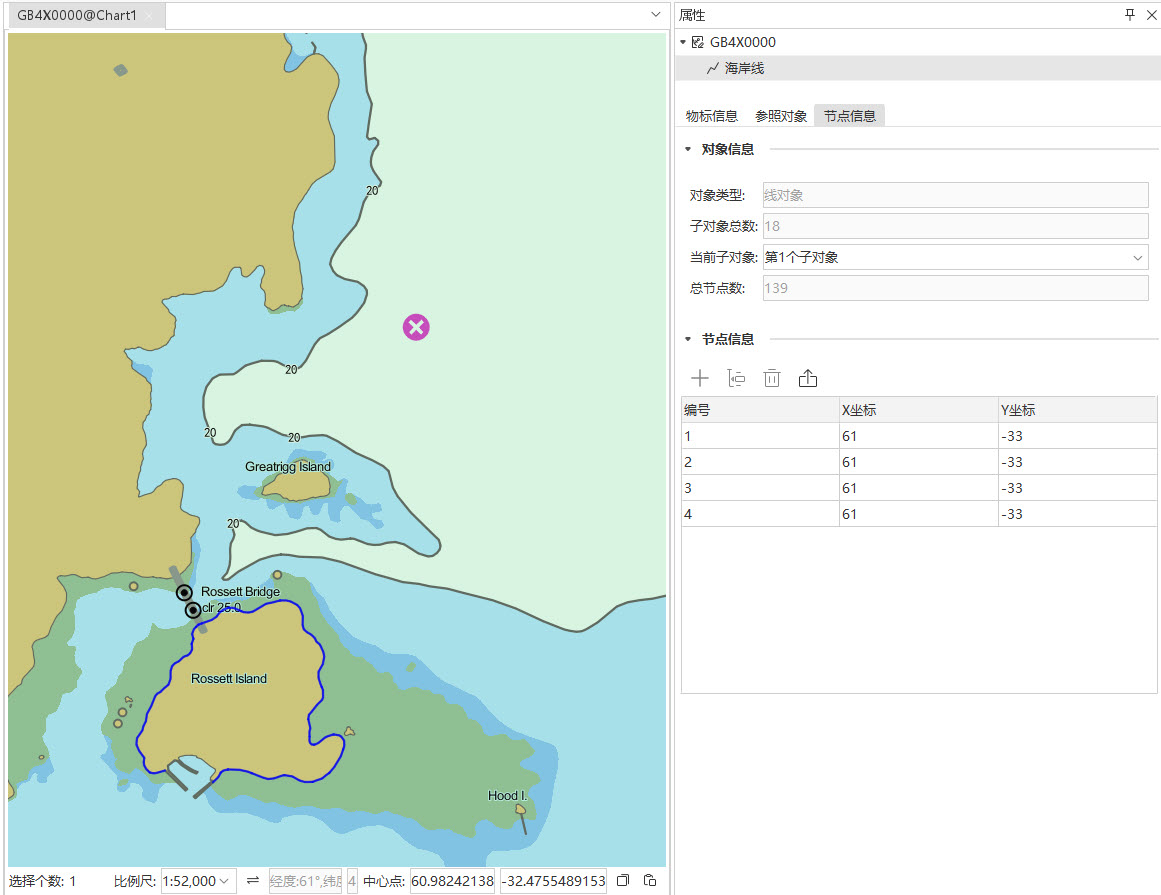

- 节点信息:构成物标对象的节点详情,包括对象信息和节点信息。
- 对象信息:展示选中对象的类型、子对象总数、当前子对象及总节点数。
- 节点信息:节点信息以表格形式显示当前子对象的节点信息,每条记录对应子对象的一个节点,信息内容为节点的坐标信息,坐标单位为度。可添加、插入或删除节点,支持导出节点信息为 CSV 文件。
