第二步:地图符号化

地图最直接的表达就是使用符号表达,符号化可将简单的点线面要素渲染成最直观的地理符号,提高地图的可读性。SuperMap 的符号选择器中提供了丰富的二三维符号资源,可选择符号样式,设置符号大小、颜色、透明度等显示风格。同时,可根据需求重新设计符号样式,也可以把png、jpg、bmp等格式的图标图片导入到符号库中。

桌面产品对符号资源的管理是通过符号编辑器、符号选择器统一管理的。其中符号选择器主要用来管理符号资源,包括符号库的存储结构、添加或者删除符号、导入或者导出符号等;同时提供了制作新符号或者对已有符号进行编辑的功能;符号选择器用来对符号的风格进行设置,包括符号的类型、大小、颜色等。

下面通过设置点、线、面图层的符号,优化图层显示效果:

操作步骤

  1. 添加道路数据:将Railway_L、ProvinceRoad_L、StateRoad_L、Highway_L数据集添加到地图中,在图层管理器中双击图层,打开图层风格,按照下面表格中所示参数调整符号风格。
    数据集名称 描述 风格设置
    Railway_L 铁路线数据 线型:铁路(75%)灰
    ProvinceRoad_L 省道线数据 线型:System0
    线宽:0.1
    线颜色:R201,G190,B216
    StateRoad_L 国道线数据 线型:System0
    线宽度:0.4
    线颜色:R199,G187,B216
    Highway_L 高速路线数据 线型:System0
    线宽度:0.5
    线颜色:R199,G187,B216
  2. 添加行政地点数据:将County_P、City_P、City_P_Exp、ProvinceCapital_P、ProvinceCapital_P_Exp、Capital_P数据集添加到底图中,并按照下面表格中所示的参数调整符号风格。
    数据集名称 描述 风格设置
    County_P 湖南省县级驻地点数据 符号:System1
    宽/高:2.5
    颜色:R206,G163,B97
    City_P 湖南省地级市驻地点数据 符号:地级市驻地303
    宽/高:6
    颜色:R247,G181,B81
    City_P_Exp 其他省地级市点数据 符号:地级市驻地303
    宽/高:6
    颜色:R247,G181,B81
    ProvinceCapital_P 湖南省省会驻地点数据 符号:省会驻地304
    宽/高:6
    ProvinceCapital_P_Exp 其他省省会点数据 符号:省会驻地304
    宽/高:6
    Capital_P 首都 符号:首都
    宽/高:6
  3. 添加旅游资源点数据:将Mountain_P、NaturalRegion_P、Waterfall_P、Monuments_P依次添加到底图中,并按照下面表格中所示的参数调整符号风格。
    数据集名称 描述 风格设置
    Mountain_P

    湖南省名山点数据

    符号:Hunan分组中的Mountain
    宽/高:6
    颜色:R0,G94,B20
    NaturalRegion_P 湖南省自然保护区、公园点数据 默认
    Waterfall_P 湖南省瀑布景区点数据 符号:System0
    宽/高:3
    颜色:R143,G119,B175
    Monuments_P 湖南省名胜古迹点数据 符号:System0
    宽/高:3
    颜色:R235,G104,B119

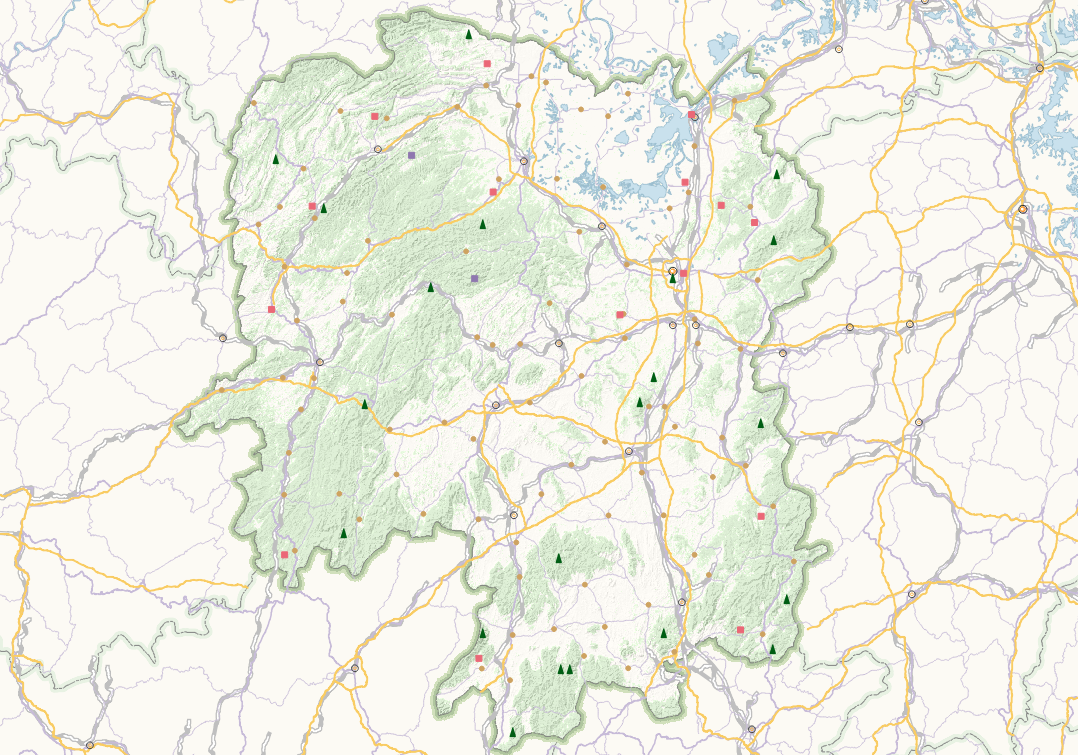

  4. 完成以上操作后,将会得到如下所示的地图:
