分区提取等高线
使用说明
分区提取等高线，即按照不同区域指定的等高距提取等高线。该功能通过区域面数据集限定提取范围，并读取面要素的等高距字段，在各分区内生成符合对应等高距要求的等高线。
用于提取等值线的源数据集必须为栅格数据集；用于划分提取区域的数据必须为面数据集，且面数据集中应包含用于记录等高距的数值型字段。不同分区生成的等高线统一输出到一个线数据集中。
SuperMap iDesktopX 2026 Update1 版本开始支持该功能。
功能入口
- 在空间分析选项卡->栅格分析->表面分析->分区提取等高线；
- 工具箱->栅格分析工具->表面分析->提取等值线/面->分区提取等高线。
操作步骤
- 打开分区提取等高线对话框。
- 在栅格数据区域选择用于提取等高线的栅格数据源和数据集。
- 在区域数据区域选择分区面数据源和数据集，并选择等高距字段。
- 在参数设置区域设置以下参数：
- 基准值：生成等高线时的初始起算值。系统以各分区的等高距为间隔，基于该值向前、向后两个方向计算等高线值，因此基准值不一定是输出结果中的最小等高线值。例如，栅格数据的高程范围为 220～1550，基准值为 500，某分区的等高距为 50，则该分区提取结果中的最小等高线值为 250，最大等高线值为 1550，默认值为0。
- 重采样系数：与等高线简化时的重采样距离有关。重采样距离等于重采样系数与栅格数据集分辨率的乘积。该系数越大，等高线简化后的控制点越少。推荐取值范围为 0～1，默认值为0。
- 光滑方法：指定等高线的光滑处理方式，包括不处理、B 样条法和磨角法。选择不处理时，系统不对提取的等高线进行光滑处理，默认值为不处理。
- 光滑系数：当光滑方法为 B 样条法或磨角法时生效。光滑系数越大，提取结果越光滑，计算所需的时间和占用的内存也越多。取值范围为 [0,5]；取值为 0 或 1 时不进行光滑处理，推荐设置为 2 或 3，默认值为2。
- 在结果数据区域选择结果数据源并输入结果数据集名称。
- 单击执行按钮生成等高线。
 |

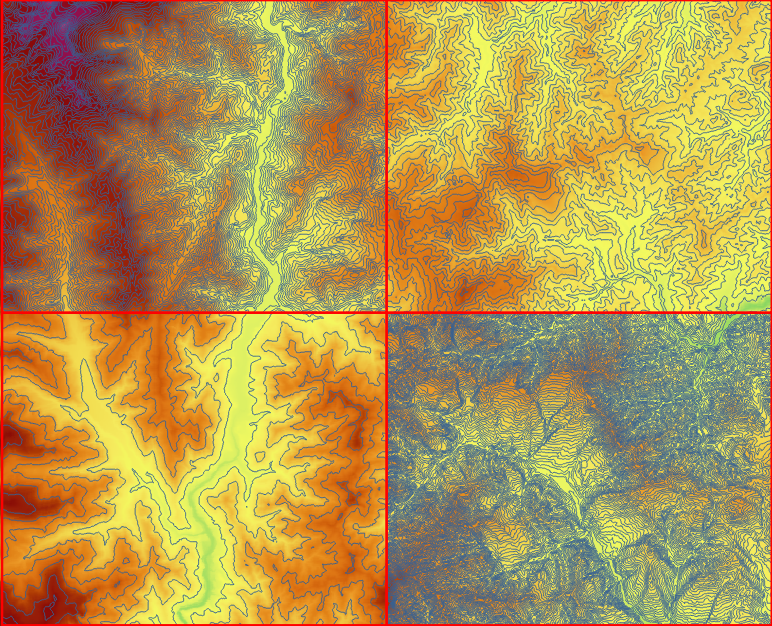

| 图：分区提取等高线结果 |
