使用说明

针对需要构建大数据量线性模型的情况，该工具可基于建模路径和模型对象，实现快速构建地下管廊、道路护栏等模型。结果数据将以点外挂形式保存为点数据集加外挂模型。

参数说明

参数名	参数释义	参数类型
模型对象 （可选）	输入模型对象，可以由导入模型、创建LOD等工具的输出来指定此参数与模型文件互斥，两者必须设置其中之一。	Model
模型文件 （可选）	选择模型文件用以指定模型对象。支持的模型文件格式包括：*.s3mb、*.3ds、*.dae、*.osgb、*.off、*.fbx、*.gltf、*.stl、*.obj。此参数与模型对象互斥，两者必须设置其中之一。	String
变换矩阵 （可选）	指定变换矩阵，用于对模型对象进行平移、旋转和缩放，使其达到预期的空间位置。可以由变换矩阵工具的输出来指定。	Matrix
建模路径	设置模型对象的放样路径。模型对象将沿自身Y方向在放样路径上进行摆放。可以由获取数据集几何集合等工具的输出来指定。	Geometry
模型平滑系数 （可选）	设置模型转弯处的平滑程度。平滑系数越大，转弯处越圆滑，但运算时间和结果数据量会增加。	Integer
建模间距 （可选）	设置沿建模路径的各模型对象之间的距离，单位为米。当间隔距离大于0时，模型对象将按指定距离沿放样路径分布。	Double

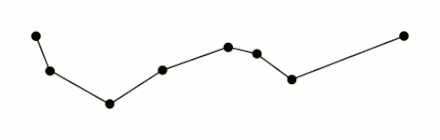

路径简化阈值 （可选）	设置对建模路径进行简化的阈值，数值越大，简化程度越高。单位为米，默认值为0.1。当该参数等于0时，系统将不会对建模路径进行简化；当该参数大于0时，系统将根据阈值简化建模路径，即剔除路径上那些到其首位相连直线垂直距离小于该阈值的点（如下图所示）；当该参数小于0时，系统将对建模路径进行自适应简化。	Double
翻转 （可选）	设置模型对象是否翻转。	Boolean
数据源	设置存储结果数据的数据源。	Datasource
数据集	设置结果数据集的名称。	String
坐标系设置	设置结果数据的坐标系，具体操作步骤见设置投影坐标系。	PrjCoordSys

输出结果
