使用说明

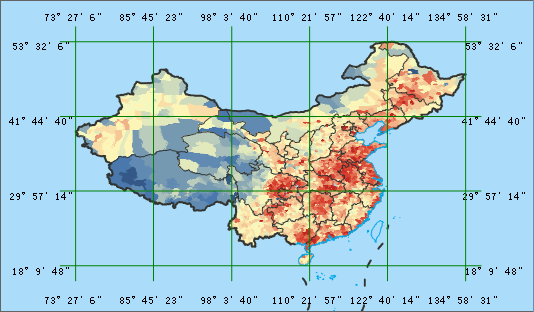

地图格网可将制图区域按平面坐标或按经纬线划分格网，以格网为单位，描述或表达其中的属性分类、统计分级以及变化参数等，即在地图上表达动态时空变化的规律。

地图格网包括经纬格网和公里格网两种类型，当地图坐标系为地理坐标系或投影坐标系时，格网类型可设置为经纬网或公里网；当地图坐标系为平面坐标系时，格网类型只能设置为公里网。

功能入口

• 数据选项卡->数据处理->地图制图->地图格网。
• 地图选项卡->制图->地图格网。
• 工具箱->地图制图->地图格网。

参数说明

• 参数设置：
  • 格网类型：支持经纬格网和公里格网两种类型。若为地理坐标系，则只能选择经纬网；若为平面坐标系，则只能选择公里网；若为投影坐标系，则选择任意一种都可。
  • 设置方式：支持自定义范围、使用指定数据集范围、当前地图窗口范围、当前地图书签范围四种方式。选择自定义范围，则激活下方范围信息设置；选择使用指定数据集范围，则激活下方范围数据设置；选择当前地图窗口范围，则下方的范围信息和范围数据不可设置；选择地图书签范围要求当前地图中必须有地图书签，且选中该设置，则激活范围数据中的书签范围选项。
  • 格网形状：生成的格网形状，支持四边形和六边形两种类型。
• 范围数据：指定地图格网生成范围所依据的数据集及所在数据源，或是书签范围。
• 范围信息：设置生成地图格网的起始经纬度。
• 格网信息：当格网形状为四边形时，格网信息设置选项为单元格宽度/高度；当格网形状为六边形时，则为单元格边长。
  • 单元格宽度：表示格网中每个四边形单元格的宽度。
  • 单元格高度：表示格网中每个四边形单元格的高度。
  • 单元格边长：表示格网中每个六边形单元格的边长，当网格形状设置为六边形时可激活。
  • 列数/行数：表示生成格网的单元格行列个数，默认为6列4行。设置行列数，可自动计算生成单元格宽度/高度或单元格边长参数。
• 结果设置：
  • 光滑系数：默认为2范围[1，5]，光滑系数为1则不进行光滑处理，不插入点，则只有单元格两个端点。
  • 数据集类型：地图格网结果输出的数据类型，支持点数据集、线数据集、面数据集和CAD数据集。
  • 数据源/数据集：设置结果数据集名称及所在数据源。
  • 标注格网复选框：勾选，即可在主分割线处显示标注，同时可单击AaBb按钮，在文本风格设置对话框中，设置文本相关的属性。
  • 显示主分割线复选框：勾选，则会在每条纵横交错的格网线与地图外框交点处，显示分割线；否则不显示。
• 单击运行按钮，执行地图格网功能。








---
