画线修线
使用说明
画线修线功能可根据新绘制的线调整线对象的形状，不用编辑节点即可快速修改线对象的形状。对于复杂线对象的局部调整非常便捷，适用于多种应用场景，比如内业人员根据外业调绘的新边界线对已有的地类线做修改，或者是根据地貌对曲线初始成果的等高线进行修测等。此功能仅适用于线图层。

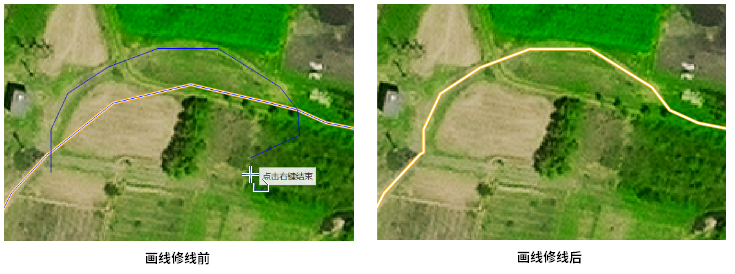

当未选中线对象使用该功能时，绘制的线至少需要有一个交点捕捉到待修改线上。如果画的线穿越了多条已有线，则只会修改交点捕捉到的线，没有捕捉到交点的线将不予修改，如下图所示：
功能入口
- 对象操作选项卡->对象编辑Gallery控件->对象运算组->画线修线。
操作步骤
- 在图层管理器中单击图层的编辑按钮将图层设置为可编辑状态。
- 在对象操作选项卡对象编辑Gallery控件的对象运算组中，单击画线修线按钮，执行画线修线操作。
-
未选中线对象时：点击画线修线后，移动鼠标至地图窗口，光标会变为十字形，并提示：“请绘制一条线，至少有一个交点捕捉在待修改线上。”此时需绘制一条与目标线至少存在一个捕捉交点的线，单击右键结束绘制，即可完成修线。
-
已选中线对象时：点击画线修线后，移动鼠标至地图窗口，光标会变为十字形，并提示：“请绘制一条与选中线相交的线。”此时直接在地图窗口中绘制一条与选中线相交的线，程序会自动识别交点，无需精确捕捉交点，单击右键结束绘制，即可完成修线。
