布局制图
要将地图打印出来，需要创建布局。布局是由一个或多个地图以及其他支持元素（如标题、指北针、图例、比例尺等）组成的。
在这里，成都市地铁线路图制作为布局。具体操作步骤如下:
新建布局
- 在 工作空间管理器 -> 布局 右键菜单中选择 新建布局，即可创建一个空白的布局窗口，可在窗口中选择布局模板，这里选择空白模板。
- 在 布局 选项卡 -> 页面设置 组中，可以设置布局页面的纸张方向、纸张大小和页边距，可以根据出图的实际需求进行设置，在本例中，设置纸张方向为“横向”，纸张大小为“A4”，页边距为“普通”。布局设置 组中，支持设置布局页面的横向、纵向页数，在大比例尺出图或者出图范围较大时，可以考虑调整横向、纵向页数。
插入地图

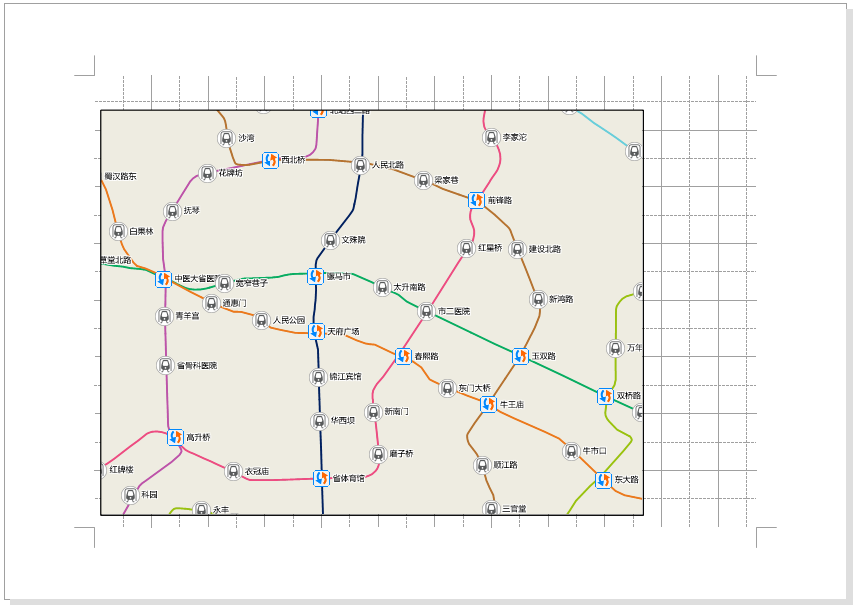

- 点击 对象操作 选项卡 -> 对象绘制 组 -> 地图 按钮，在弹出的下拉列表中选择矩形，直接在布局页面相应位置拖拽绘制，矩形绘制完成后，会弹出 选择填充地图 对话框，下拉列表中会罗列出所有保存在工作空间中的地图，选择要出图的地图即可。在本例中，选择成都市地铁线路图。
- 在布局窗口地图对象的右键菜单中选择 锁定地图，就可以对当前地图进行放大、缩小、平移位置等浏览操作，操作完成后，需要再点击一次 锁定地图。
插入文本
- 点击 对象操作 选项卡 -> 对象绘制 组 -> 文本 按钮，直接在布局页面相应位置点击输入文本信息，右键结束输入。
- 选中文本信息，可以通过鼠标拖拽的方式或者键盘上下左右按键，调整其在布局中位置。

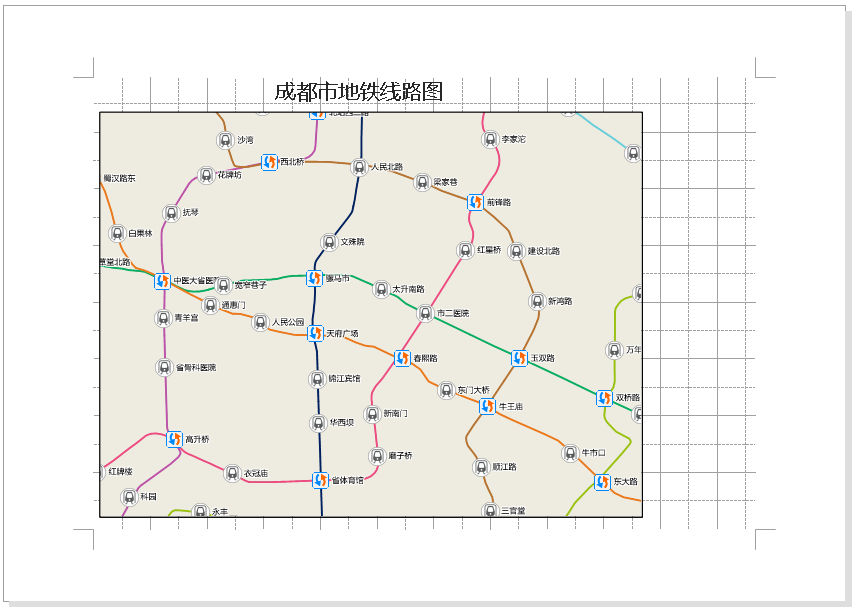

- 选中文本信息，在右键菜单中选择 属性，在界面右侧弹出的 属性 面板 -> 文本信息 项中，可以对文本的 字体名称、字号、字高、文本颜色等文本风格参数进行设置。本例中，对文本风格进行设置后得到的效果如下图中所示。
插入图例
图例、比例尺、指北针等是与地图绑定在一起的，所以要插入这些要素，需要先选中布局中的地图。
- 点击 对象操作选项卡 -> 对象绘制 组 -> 图例 按钮，直接在布局页面相应位置绘制图例。
- 弹出 选择图层 对话框，选择需要生成图例的图层即可，这里选择 “Subway@Subway#1”专题图图层。默认生成该图层所有单值，可以选中图例右键菜单中拆分布局要素，将图例拆分为一个个单独的元素进行修改。

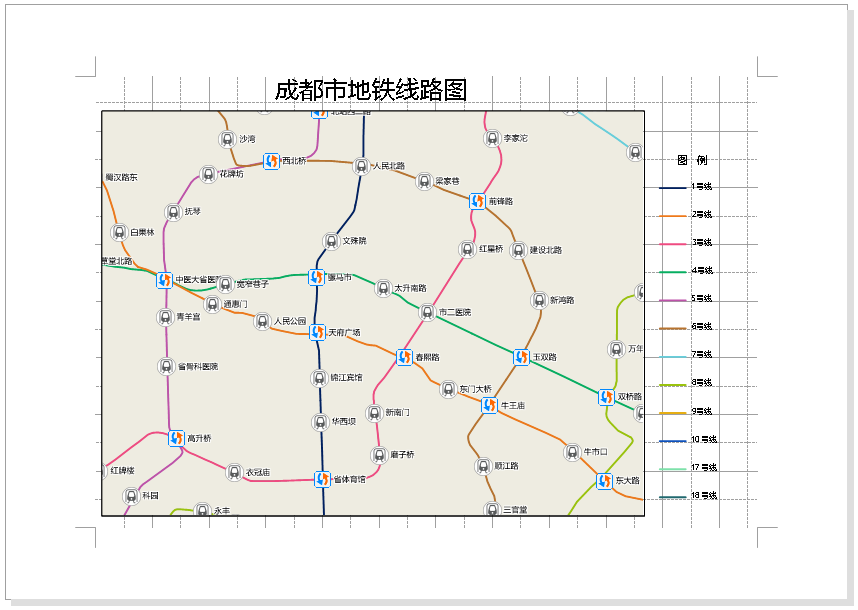

- 选中所有修改后的元素，右键菜单选择 组合布局元素， 对其重新组合。本例中对图例重新组合后的局部效果如下图所示：
插入其他布局整饰要素
其他的布局整饰要素，例如比例尺、指北针、图片、表格等，都可以根据出图的需要进行添加。添加的方法与添加后对该元素的编辑修改，与前面讲到的 插入文本、插入地图 基本类似，在这里就不做详细介绍。

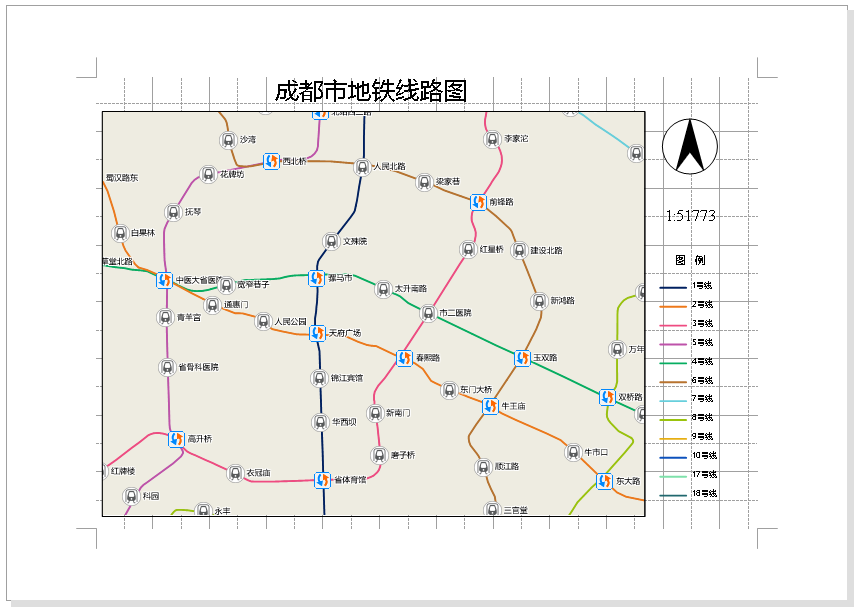

下图是初步制作好的布局示意：
布局输出
制作好的布局，支持输出为图片、PDF，暂不支持直接打印。
可以在布局窗口中的右键菜单中选择 输出为图片... 或 输出为PDF...；也可以单击 布局 选项卡 -> 输出 组 中的按钮选择输出方式。
