创建S-101海图分组

使用说明

S-101 是新一代电子海图（ENC）的产品规范，由国际海道测量组织（IHO）制定。作为S-100系列标准的一部分，S-101 规定了ENC数据的格式、符号和结构，旨在取代S-57标准，提供更丰富、更灵活的数据表达方式。S-101 提升了电子海图的可视化效果和功能性，使其在现代导航系统中更有效地支持航线规划、监控和其他导航操作。

SuperMap iMaritimeEditor 支持创建S-101海图分组，创建时可设置图幅号、图幅范围、生产机构、出版日期等元信息。一个数据源中只能创建一个S-101分组，新建或导入的所有图幅都统一在此分组中进行管理。

功能入口

  • 工作空间管理器->数据源右键菜单->新建数据集...->S-101海图产品...。

操作步骤

  1.  在工作空间管理器中，单击一个数据源结点右键，选择新建数据集...->S-101海图产品...，在对话框中设置以下信息：

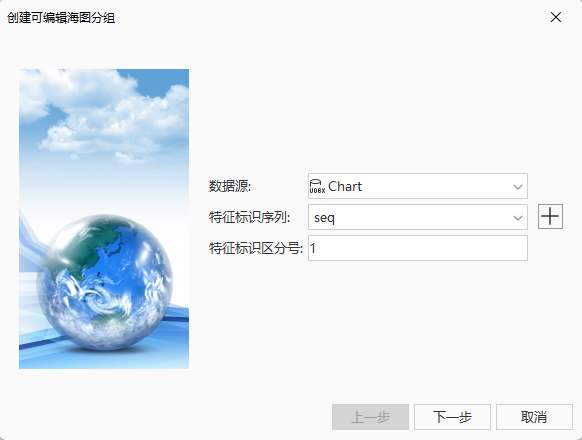

    创建可编辑海图分组：第1步
    • 数据源：单击右侧下拉按钮，选择一个数据源为海图数据集分组存放的数据源。
    • 特征标识序列：为数据分组指定 FIDN，当物标对象被创建后，相应的 FOID 也被创建并分配给物标对象。单击右侧下拉按钮，选择一个特征标识序列。若在创建可编辑海图分组前，若未创建特征标识序列，可单击对话框中的 按钮，创建特征标识序列。
    • 特征标识区分号：即 FIDS，是组成特征物标标识符（FOID）的重要部分。在此处可为创建的海图数据集分组分配特征标识区分号，将其设置为 1，取值范围为 1~ 65534。
  2. 完成第一步的参数设置后，单击下一步，设置数据范围，分别在左、下、右、上四个文本框中，输入数据范围左上、右下两点的经纬度，如输入：左：120°，下：31.5°，右：120.5°，上：32°。

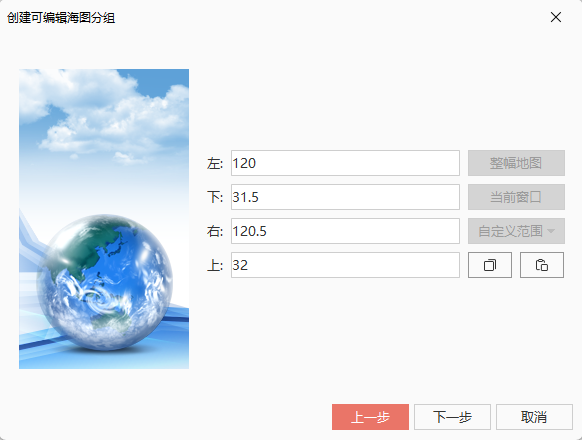

    创建可编辑海图分组：第2步
  3. 完成第二步的范围设置后，单击下一步按钮，在弹出的对话框中，设置下列参数：

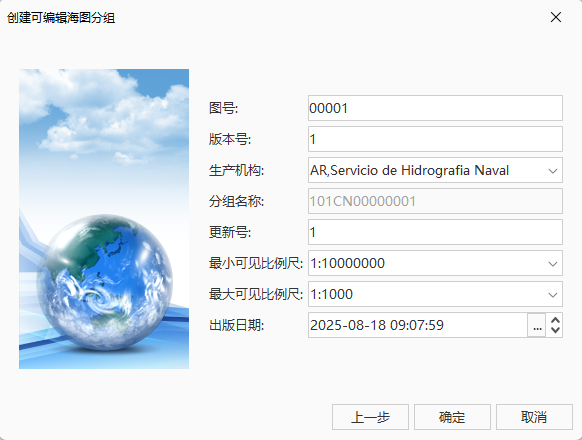

    创建可编辑海图分组：第3步
    • 图号：是分组名称组成的重要部分之一，可设置为五个任意字母或数字等 ASCII 码的字符。在此设置图号为 00001。
    • 版本号：当一个 S-101 文件（000文件）最初生成时，版本号设为 1。版本号每出新版本则依次增加 1。在此设置版本号为 1。
    • 生产机构：即生产该海图数据的机构。具体生产机构代码可参阅 IHO 生产机构代码表，例如，中国海上安全监督局的机构编码为 CN。
    • 分组名称：用于显示该幅海图对应的 S-101 文件（000 文件）的文件名。
    • 更新号：一个新的 S-101 文件（000 文件）的更新号定为1。
    • 最小可见比例尺：设置数据适合被显示的最小比例尺，即低于该比例尺时不适合显示数据。
    • 最大可见比例尺：设置数据适合被显示的最大比例尺，超过该比例尺后，数据将被视为“严重过度放大”而不再适合显示。
    • 出版日期：该日期为数据制作者提供可用数据的日期。单击右侧下拉按钮，在日期面板中选择更出版日期即可。
  4. 完成以上3步的参数设置之后，单击确定按钮，即可完成名为S101的可编辑海图数据集分组的创建。分组中包含S-101电子海图元物标所必须的要素数据集，支持新建要素数据集，详情请见创建要素数据集文档。
  5. 在S101分组右键菜单中选择添加至新地图，在弹出的选择显示目录对话框中选择显示目录，显示目录定义了要素目录中对象的显示规则和符号，用于规范地理数据在系统中的可视化呈现。提供S101_PC_1.1.1，S101_PC_1.2.3，S101_PC_1.5.0，S101_PC_2.0.0四种显示目录。
    注意事项：

    直接双击S101分组节点也可以将数据打开至地图窗口，此种方式无需选择显示目录，默认使用S101_PC_1.1.1。

  6. 在S-101右键菜单中选择产品管理，可进入产品管理界面。在产品管理界面中，您可以看到该S101分组所管理的所有图幅，在此可对分组中的图幅进行导入、导出、删除、查看属性等多种操作：
    • 导入：单击导入按钮，弹出导入海图数据对话框，在本地目录中选中要导入的S-101（*.000）文件，单击打开按钮，在弹出导入S-101数据对话框中设置数据源、显示目录等参数，然后单击导入按钮即可将其导入到分组中来。
    • 导出：在产品管理列表中选中一幅海图数据，然后单击导出按钮弹出导出S-101数据对话框，可设置导出路径以及导出的文件类型，支持导出为*.shp文件和*.000文件。
    • 属性：单击右键菜单的属性按钮，将弹出属性面板，可查看分组名称、特征数据集、数据集坐标原点、坐标乘法因子等属性信息和数据信息。
    • 在地图窗口中定位：若想要快速在地图窗口中找到某一幅数据，可在产品管理列表中选中该幅数据，然后在右键菜单中选择在地图窗口中定位，或者直接双击该图幅，该幅数据将在地图窗口中居中显示。
    • 删除：选中一幅数据，在右键菜单中单击删除即可将其从分组中移除。
