面提取中心线

使用说明

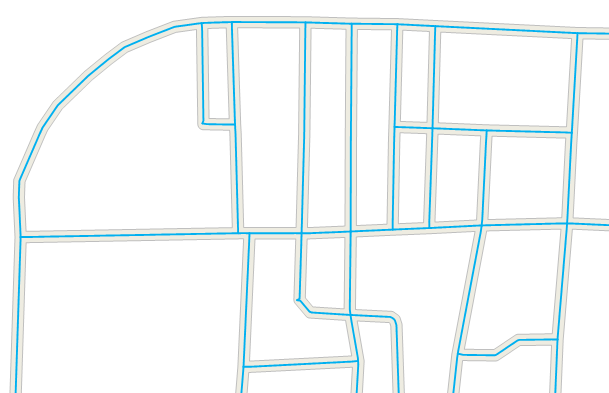

面提取中心线是指提取面数据集中所有面对象的中心线，并将结果保存为线数据集，一般用于提取道路面的中心线。

提取到的中心线数据集属性表中，会保留源面数据的属性信息。

参数说明

参数名 默认值 参数释义 参数类型
源数据集   待提取中心线的线数据集及所在数据源 DatasetVector
最大宽度（必填）   需提取中心线的面对象边界线之间最大宽度值（大于0）。当面对象边界线之间距离大于最大宽度时，提取该处边界线，单位与源数据集相同，最大宽度应大于最小宽度。用户可通过桌面“地图”选项卡“量算”组中的“距离”选项，量算面对象的最大宽度。设置的最大宽度可略大于实际量算的距离，这样提取的结果会更准确。 Double
最小宽度 0.0 需提取中心线的面对象边界线之间的最小宽度值（大于或等于0），当面对象边界线之间距离小于最小宽度时，不提取该处中心线，默认值为0，单位与源数据集相同，最小宽度应小于最大宽度。 Double
目标数据源   指定存储分析结果数据集的数据源 Datasource
结果数据集名   指定的结果数据集名称 String

注意事项

  • 面对象宽度在最大和最小宽度之间时会提取其中心线；面对象宽度小于最小宽度时不提取中心线；面对象宽度大于最大宽度时提取其边界线。
  • 面对象边界线间最大、最小宽度的设置会影响结果数据的准确性，用户需准确输入最大、最小宽度值。
  • 对于道路中比较复杂的交叉路口，如立交桥、五叉六叉等情况，提取的结果可能不理想。

输出结果

参数名 参数释义 参数类型
结果数据集 结果数据集 DatasetVector

结果数据集属性表中，会保留源面对象的属性信息
