二三维标号的编辑

二三维标号的编辑，指的是在CAD图层可编辑的情况下，通过鼠标拖拽的方式，对地图或场景中的点标号、线面标号进行大小、位置等的改变。

二维标号的编辑

点标号的编辑

选中点标号，其编辑状态如下图中所示。

图：点标号编辑状态示意

鼠标拖拽“调整大小句柄”可以改变标号的大小；在“锚点”上拖拽，可以移动标号的位置；“旋转句柄”则可以对标号进行旋转。

选中点标号后，在“对象操作”选项卡“对象编辑”组中，选择“编辑节点”，可以修改点标号牵引线的位置，如下图中所示。

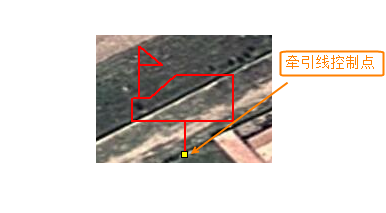

图：点标号牵引线示意

选中线面标号，其编辑状态如下图中所示。

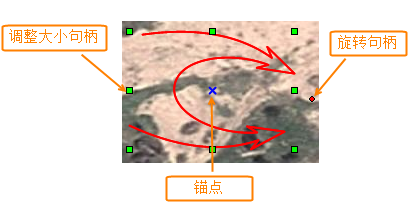

图：线面标号编辑状态示意

与点标号的编辑操作一样，鼠标拖拽“调整大小句柄”可以改变线面标号的大小；在“锚点”处拖拽，可以移动标号的位置；“旋转句柄”则可以对标号进行旋转。

选中线面标号后，在“对象操作”选项卡“对象编辑”组中，选择“编辑节点”，可以修改线面标号单个修饰节点、箭头以及箭尾的位置，如下图中所示。

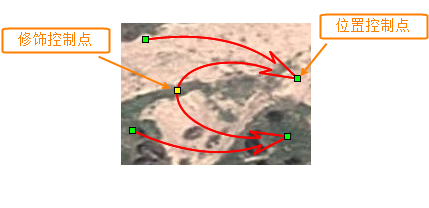

图：线面标号节点编辑示意

三维标号的编辑

点标号的编辑

点标号分为公告板模式、矢量模式、模型模式和图片模式四种模式，下图分别是这四种模式的编辑示意。

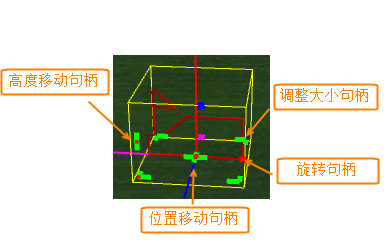

图：点标号公告板模式编辑示意	图：点标号矢量模式编辑示意

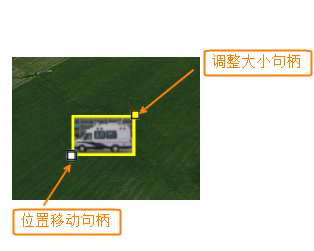

图：点标号模型模式编辑示意	图：点标号图片模式编辑示意

在点标号的四种模式中，鼠标拖拽“调整大小句柄”可以改变点标号的大小，“位置移动句柄”可以更改标号在场景中位置。点标号的矢量模式，“旋转句柄”可以对标号进行旋转操作，“高度移动句柄”则可以上下调整标号的高度；公告板模式和图片模式，可以通过按住Shift键鼠标点击“位置移动句柄”来抬高标号的高度。

对点标号四种显示模式的介绍，请参见：三维标绘属性面板。

场景中线面标号的编辑如下图中所示。

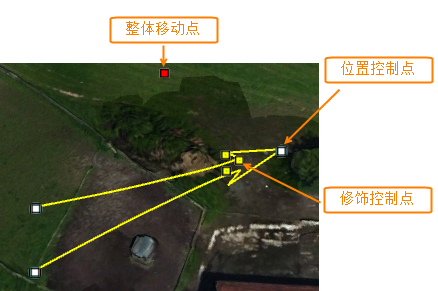

图：线面标号编辑示意

线面标号可以通过按住Shift键鼠标点击“位置控制点”来抬高标号的高度。“整体移动点”可以整体移动选中的线面标号，“修饰控制点”控制显示形状的细节特征，通过调整修饰控制点，可以改变线面标号的特征大小，例如进攻箭头的大小。
