使用说明

“添加轨迹模型”功能用于添加第三方模型数据到指定的 KML 图层中，可通过绘制或选择一条路线，动态演示模型沿指定轨迹运动的过程。可加载到场景中的第三方数据模型的格式为：*.s3m,*.sgm,*.3ds,*.mesh,*.obj,*.dae,*.x,*.osg,*.osgb,*.stl,*.off。

操作步骤

方式一：在“对象绘制”选项卡“模型对象”组中，单击“轨迹模型”选项，弹出“打开三维模型文件”对话框。

方式二：若场景中已添加KML图层，可在图层管理器中单击KML图层右键，选择“添加”菜单中的“轨迹模型...”项，弹出“打开三维模型文件”对话框，直接选择模型文件即可。

方式三：在场景中添加了KML图层之后，在“图层管理器”中选中KML图层中的某一个对象，单击鼠标右键，选择“属性”项，在弹出的“KML对象属性”面板中选择“轨迹管理”。

1. 新建或打开一个场景窗口后，需在指定的 KML 图层中添加轨迹模型，可通过以下三种方式添加：
   • 若当前场景中已添加了 KML 图层，确保KML图层处于可编辑状态。
   • 若当前场景中未添加 KML 图层，可在“图层管理器”下普通图层的集合结点单击右键，在弹出的菜单内选择"新建KML图层"或"添加KML图层"选项进行新建或添加KML图层。
   • 在“打开三维模型数据文件”对话框中选择要添加第三方数据模型文件，然后单击对话框中的“打开”按钮即可将所选的数据模型添加到指定三维图层，单击“取消”按钮，即可取消操作。
2. 此时，将鼠标移至场景中，鼠标状态为 时，可在场景中绘制一条线作为运动轨迹。
3. 添加轨迹模型后，应用程序会自动弹出“KML对象属性”面板，面板的“轨迹管理”处提供轨迹与动画播放的相关设置。
4. “轨迹管理”面板中的工具栏提供了轨迹绘制、选择、可见、删除的相关操作，具体说明如下：
   • 绘制轨迹：单击工具栏中的按钮，将鼠标移至场景中即可绘制一条折线，作为模型运动轨迹。
   • 选择轨迹：单击工具栏中的按钮，在场景中选择一条三维线作为模型运动轨迹。
   • 显示轨迹：单击工具栏中的按钮可以控制运动轨迹在场景中显示。
   • 删除轨迹：单击工具栏中的按钮，可将图层管理器中选中模型的运动轨迹删除。
5. “轨迹信息”处用于显示模型是否创建轨迹和运动轨迹的距离，距离单位为米。
6. “播放设置”处提供了动画的播放时长、速度、循环播放等设置，具体的操作说明如下：
   • 时长：用于显示和设置节点动画的播放时间，单位为：秒，默认时长为 10 秒。
   • 速度：用来显示和设置模型从轨迹起点到终点的运动速度，单位为：m/s。
   • 循环播放：勾选该复选框后，在执行轨迹运动播放时，将重复执行播放操作，直到用户停止播放；若未选中该复选框，则执行播放操作时，播放完一次后就会停止播放。
7. 面板最下方提供了播放控件，可用来控制开始、暂停或停止播放：
   • “开始/暂停”按钮：单击按钮，即可播放模型按设定轨迹运行的效果；单击按钮，可暂停播放。
   • “停止”按钮：单击按钮，即可停止模型轨迹播放，且场景中模型会切换至路径起点位置。

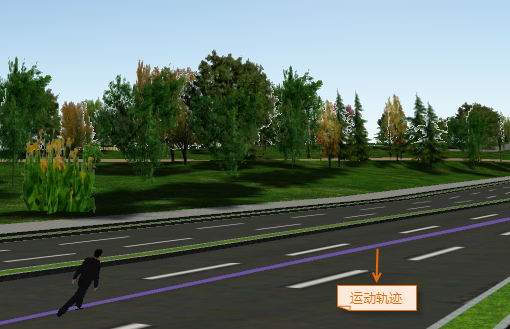

8. 节点动画的播放效果如下所示：

   图：节点动画模型播放效果
