构建坡屋顶

使用说明

由多边形坡屋顶构建闭合模型，坡屋顶对象为（选中或整个图层）多边形，支持二三维面图层（地理坐标系下）。

操作步骤

  1. 在工作空间管理器中右键单击“数据源”，打开包含2D/3D面数据集的数据源。将面数据集添加到场景中，并定位到该图层。
  2. 在“三维地理设计”选项卡下的“规则建模”组中单击“构建坡屋顶”按钮，弹出“构建坡屋顶”对话框。如下图所示：

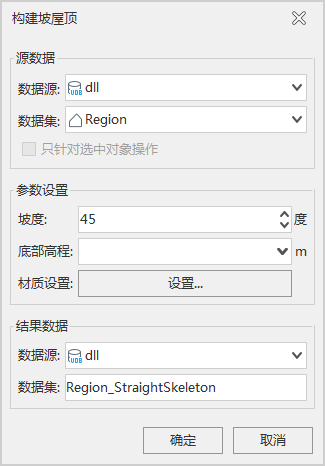

    3. 图：“构建坡屋顶”对话框
  3. 源数据的选择
    • 打开构建坡屋顶功能后，如果当前打开的场景中有多个2D/3D面数据集图层，则需要对“源数据”右边的下拉列表中选择需要操作面对象所在的数据源和图层。
    • 当图层中有多个面时，我们已在场景中选中需要构建坡屋顶的面后，可以勾选“只针对选中对象操作”操作。当图层中只有一个面时，勾不勾选此功能都一样。选默认选择“只针对选中对象操作”。
      • 选择该项会将选中图层里的所有面进行构建坡屋顶操作；
      • 用鼠标左键选中单个面或按住键盘的“Shift”键，配合鼠标左键可选择多个面。
  4. 参数设置：设置坡屋顶对象的坡度及底部高程，坡度单位为度，底部高程单位为米。
  5. 材质设置：单击“材质设置”按钮，弹出材质编辑对话框，如下图所示：
    6. 图：“材质编辑”对话框
    • 材质设置：包括设置材质名称和材质颜色。材质颜色设置可以单击“材质颜色”处的白底框，在弹出的颜色面板中进行颜色的选择；也可以选择颜色字段进行设置。
    • 纹理设置：支持直接设置纹理图片或者设置纹理字段，二者只能选其一。
    • 贴图实际大小设置：支持设置贴图的重复模式、横向和纵向uv。
    • 单击“确定”按钮，完成材质设置，返回“构建坡屋顶”对话框。
  6. 结果数据的存放
    • 当工作空间中打开有多个数据源时，需要选择一个数据源存放结果数据。如果只打开了一个数据源，则结果数据默认保存到文本框自动获取的数据源下。
    • 数据集名称：输入字符串作为结果数据集的名称。
  7. 点击“确定”按钮，完成坡屋顶的构建。在指定的结果数据源下生成一个以数据集名称命名的模型数据集。

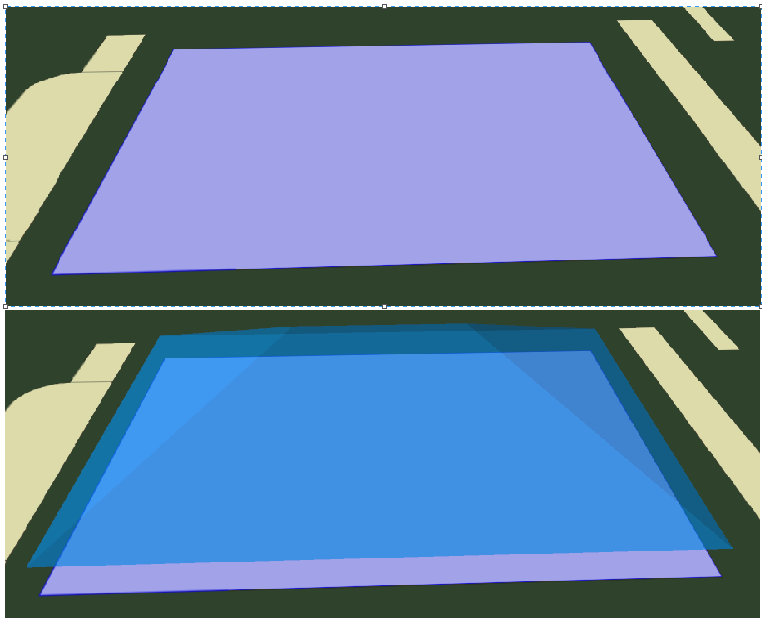

    8. 图：坡屋顶效果图

注意事项

  1. 图层中加载有二、三维面图层时，构建坡屋顶可用。
