使用说明

将二维面旋转成闭合模型，然后放置在一个三维点上。

操作步骤

1. 在工作空间管理器中右键单击“数据源”，选择 “打开文件型数据源”，打开包含3D点数据集的数据源。
2. 选择三维点数据集，右键点击“添加到新球面场景”，在图层管理器中选中三维点数据集图层，右键单击“快速定位到本图层”。
3. 单击“三维地理设计”选项卡的“规则建模”组中的“拉伸”下拉按钮，在弹出的下拉菜单中单击“旋转拉伸”按钮，弹出“旋转拉伸”面板。如下图所示:

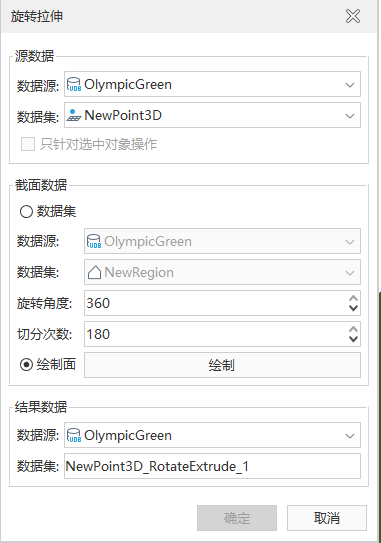

图：“旋转拉伸”对话框

4. 源数据的选择
   • 数据源：选择一个三维点数据集所在的数据源。
   • 数据集：选择一个三维点数据集。
5. 截面数据
   • 数据源：选择一个二维面数据集所在的数据源。
   • 数据集：选择一个支持平面坐标的二维面数据集。
   • 旋转角度：设置拉伸体的旋转角度。
   • 切分次数：设置旋转角度的切分次数，将旋转角度等分。默认切分次数是旋转角度的一半。
   • 绘制面：单击“绘制”，在弹出“绘制”面板中绘制截面数据。

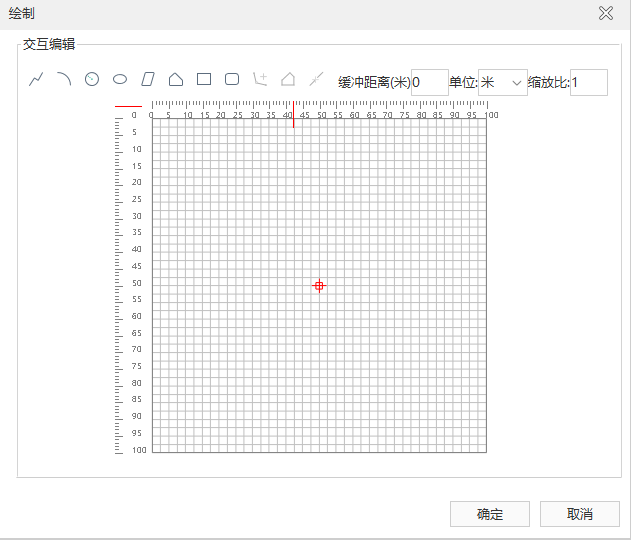

   图：“绘制面”对话框

6. 结果数据的存放
   • 数据源：当工作空间中打开有多个数据源时，需要选择一个数据源存放结果数据。如果只打开了一个数据源，则结果数据默认保存到文本框自动获取的数据源下。
   • 数据集名称：默认为三维点数据集名称+“_RotateExtrude”，也可自行定义，输入字符串作为结果数据集的名称。
7. 设置完以上参数，点击“确定”按钮，即可执行旋转拉伸操作。会在指定的结果数据源下生成一个与数据集名称命名的模型数据集。

注意事项

1. 使用旋转拉伸功能，需要先打开一个3D点数据集图层。
2. 截面不支持跨Y轴面，无法绘制，导入面跨Y轴需编辑处理
