使用说明

道路设计功能根据TIN缓存、三维线数据集、路宽、容差等构建道路。

操作步骤

1. 在工作空间管理器中右键单击“数据源”，打开或新建一个文件型数据源。
2. 单击“三维地理设计”选项卡的“规则建模”组中的“道路设计”，弹出“道路设计”对话框。如下图所示：

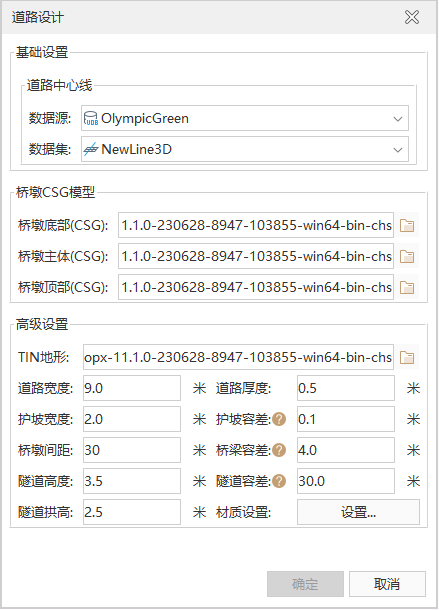

图：“道路设计”对话框

3. 基础设置
   • 数据源：通过下拉选择目标数据源，默认加载当前工作空间里的第一个数据源。
   • 数据集：所选数据源下的三维线数据集，通过下拉选择三维线数据集。
4. 桥墩CSG模型
   • 桥墩底部（CSG）：提供桥墩底部数据，以json格式。
   • 桥墩主体（CSG）：提供桥墩主体数据，以json格式。
   • 桥墩顶部（CSG）：提供桥墩顶部数据，以json格式。
5. 高级设置
   • TIN地形：TIN缓存文件
   • 道路路宽：道路路宽大小，直接输入数值。
   • 道路厚度：道路厚度大小，直接输入数值。
   • 护坡宽度：护坡宽度大小，直接输入数值。
   • 护坡容差：护坡容差大小，直接输入数值。
   • 桥墩间距：桥墩间距大小，直接输入数值。
   • 桥梁容差：桥梁容差大小，直接输入数值。
   • 隧道高度：隧道高度大小，直接输入数值。
   • 隧道容差：隧道容差大小，直接输入数值。
   • 隧道拱高：隧道拱高大小，直接输入数值。
   • 材质设置：设置道路的材质颜色、纹理、贴图形式。
   • 单击“设置”按钮，弹出“材质编辑”对话框。如下图所示：

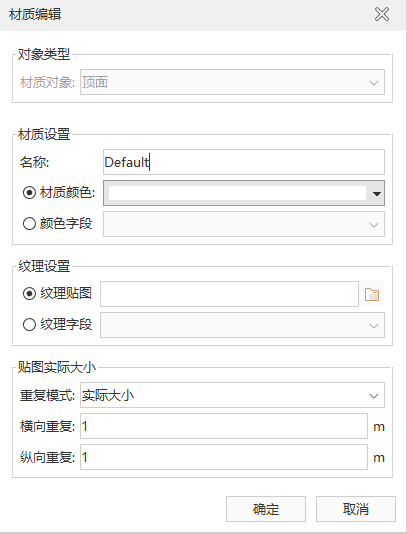

     图：“材质编辑”对话框

注意事项

1. 工作空间管理器中需要打开数据源，道路设计功能可用。
