纹理提取

使用说明

根据影像数据集及对应的矢量面数据集，提取出矢量面对应的纹理图片，并将纹理路径记录在矢量面数据集相应的字段上。用于矢量面拉伸后设置贴图，使用影像底图出图作为顶面纹理，使构建的模型与影像融合更紧密。

操作步骤

  1. 在工作空间管理器中，打开影像数据集和矢量面数据集所在的数据源。
  2. 在“三维地理设计”选项卡下“规则建模”组中，单击“纹理提取”按钮，弹出如下对话框：

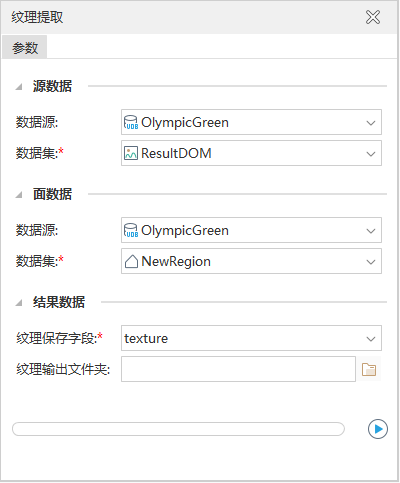

    3. 图：“顶部纹理提取”对话框
  3. 参数设置
    • 源数据
      • 数据源：影像数据集所在的数据源。
      • 数据集：提取纹理所需的影像数据集。
    • 面数据
      • 数据源：矢量面所在的数据源。
      • 数据集：提取对应区域影像所用的矢量面。
    • 结果设置
      • 纹理保存字段：提取的纹理保存格式。
      • 纹理输出文件夹：选择提取的纹理保存路径。
  4. 单击“确定”按钮，会在输出路径下保存纹理图片。
  5. 将矢量面加载到场景中，并且设置其风格，拉伸高度，然后进行贴图设置。

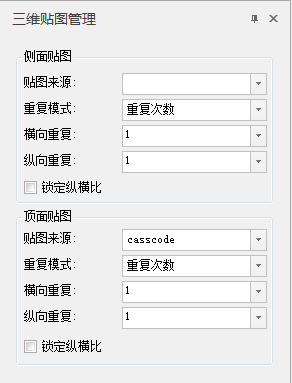

    6. 图：三维贴图管理
  6. 在顶部贴图栏，贴图来源就是纹理提取时，选择保存的字段。

    7. 效果如下图所示：

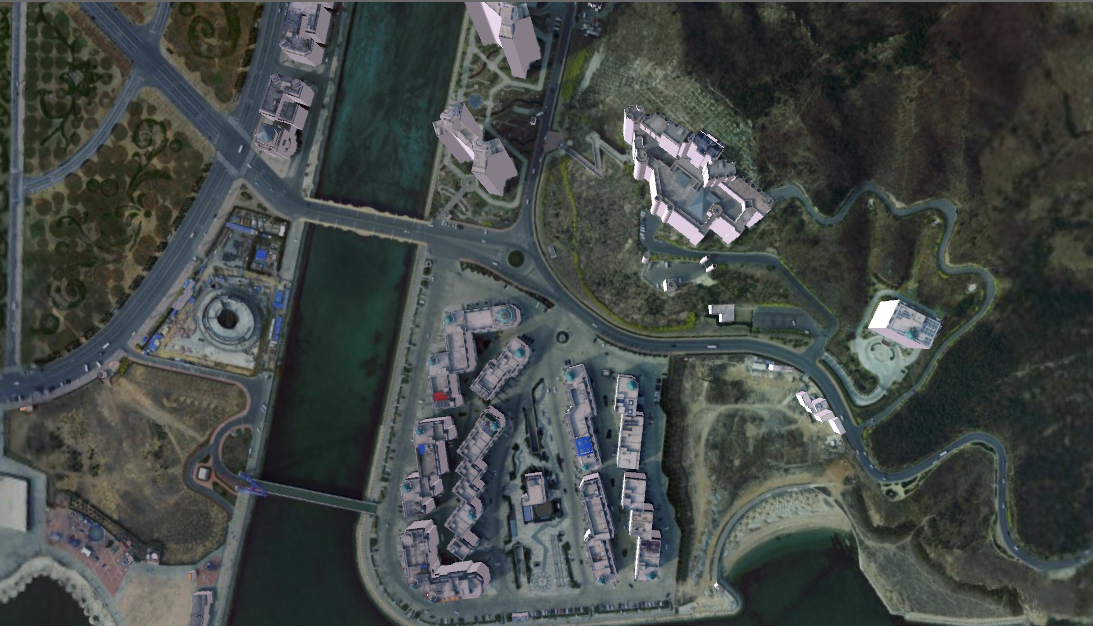

    图：设置顶部纹理贴图效果

注意事项

  1. 矢量面与影像对应要合理。
