在“海图属性”选项卡及面板上的“水深值设置”组中提供与水深值设置相关的功能控件，包括水深单位、安全水深点、安全等深线、浅水等深线、深水等深线等，用于设置当前海图的水深值设置。

图：选项卡“水深设置”组	图：属性面板“水深设置”组

设置水深颜色

“水深颜色：”标签控件右侧的组合框用来设置显示水深的颜色，颜色分为两种：两色模式和四色模式。

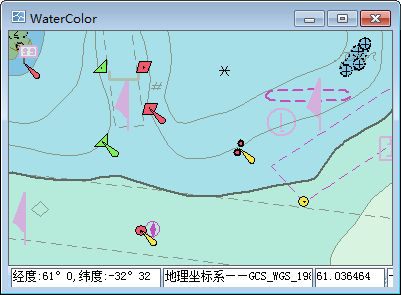

两色模式的显示效果	四色模式的显示效果

设置水深单位

“水深单位：”标签控件右侧的组合框用来设置海图中水深的单位。用户可以通过单击该组合框右侧的下拉按钮，在弹出的下拉列表中选择水深单位。单位有分米、米、英尺。

设置安全水深

“安全水深：”标签控件右侧的组合框用来设置当前地图窗口中安全水深点的值。用户可以通过单击该组合框右侧的下拉按钮，在弹出的下拉列表中选择水深点的值，或者可以根据用户需要，在组合框中输入安全水深点的值。

设置安全等深线

“安全等深线：”标签控件右侧的组合框用来设置当前地图窗口中安全等深线的值。用户可以通过单击该组合框右侧的下拉按钮，在弹出的下拉列表中选择安全等深线的值，或者可以根据用户需要，在组合框中输入安全等深线的值。

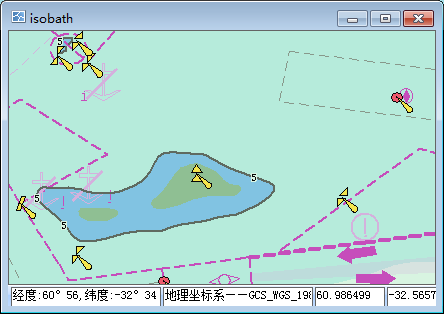

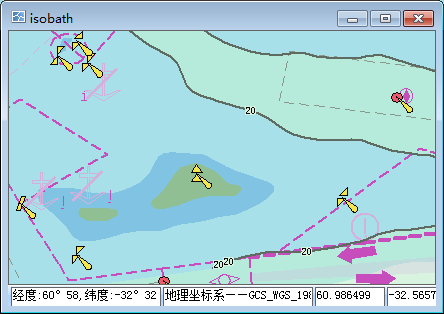

安全等深线为5米的显示效果	安全等深线为20米的显示效果

设置浅水等深线

“浅水等深线：”标签控件右侧的组合框用来设置当前地图窗口中浅水等深线的值。用户可以通过单击该组合框右侧的下拉按钮，在弹出的下拉列表中选择浅水等深线的值，或者可以根据用户需要，在组合框中输入浅水等深线的值。

设置深水等深线

“深水等深线：”标签控件右侧的组合框用来设置当前地图窗口中深水等深线的值。用户可以通过单击该组合框右侧的下拉按钮，在弹出的下拉列表中选择深水等深线的值，或者可以根据用户需要，在组合框中输入深水等深线的值。
