地图属性-基本

地图名称

用于显示当前地图窗口的名称，不可编辑。

旋转角度

用于旋转地图窗口中的地图。默认为0，即不旋转。取值范围为[-360, 360]，单位为度，精度为0.1。

正值代表地图沿逆时针方向旋转，负值代表地图沿顺时针方向旋转，并且每一次旋转都基于0度进行。

颜色模式

用于设置当前地图窗口中所有矢量数据集的颜色模式。提供的颜色模式有默认色彩模式、黑白模式、灰度模式、黑白反色模式、黑白反色，其他颜色不变五种，设置后可即时预览地图的输出效果。

背景颜色

用于设置地图的背景颜色。单击右侧控件或下拉按钮，在弹出的颜色面板中选择需要设置的颜色，即可修改地图的背景色

显示设置

提供包括点、线、面符号及文本标签的显示优化设置，具体说明如下：

文本最小尺寸：用于设置地图中显示文本对象的最小尺寸，默认值为0.1，单位为 mm。当地图中文本对象的字体高度小于指定的最小尺寸时，不显示该文本。
文本最大尺寸：用于设置地图中显示文本对象的最大尺寸，默认值为1000，单位为 mm。当地图中文本对象的字体高度大于指定的最大尺寸时，不显示该文本。
最大可见节点数：用于设置地图中可显示的几何对象的节点最大数目。若几何对象的节点数超过指定值，则该几何对象将不显示。默认值为36000000。
显示压盖对象：当地图中放置多个标注要素，且地图比例尺较小时，就会出现文本、标签、专题图元素等显示过于密集而出现相互压盖的现象，影响地图的可读性、美观性。压盖设置用于处理地图中各种对象的压盖显示问题，以获取更好的地图显示效果。

注意事项：

当两个对象发生叠置时，在设置了显示压盖对象的情况下，我们会优先显示位于下方的被压盖的对象，位于上方的对象将不会显示
- 若勾选显示压盖对象复选框，则当地图中文本对象出现压盖现象时，不进行过滤处理，显示全部文本对象。
- 若不勾选显示压盖对象复选框，则地图会根据压盖设置中的规则自动过滤掉压盖对象。压盖对象可以是不同类型的对象，也可以来自不同图层。压盖设置中的说明如下：
  - 点随标签显隐：如果点图层中的对象比较密集，对其制作标签专题图时，标签专题图的自动避让功能就会将重叠的标签自动避让掉，这样就形成个别点没有标签的错觉。如果不使用自动避让，又会出现标签相互压盖的情况。点随标签显隐功能用于控制点和标签的过滤显示问题，勾选此复选框后，若点对应的标签被隐藏，则该点也将被隐藏。
  - 显示被点压盖的点：当地图中同一图层中的点对象或者不同点图层的点对象被其它点对象压盖时，可以控制是否显示相互压盖的点对象。选中此项表示将同时显示发生压盖的点对象，否则仅显示位于下方的点对象，位于上方的点对象不会显示。
  - 显示点和文本相互压盖的对象：文本包含标签专题图的文本注记和文本图层（CAD图层）的文本。当地图中的点图层和标签专题图或文本图层（CAD 图层）发生压盖现象时，可以控制显示相互压盖的对象与文本（包括标签）的显示情况。选中此项表示显示发生叠置的点和文本对象，否则仅显示位于下方的点或者文本对象。

    注意事项：

    显示点和文本相互压盖的对象不能控制文本对象之间的压盖和点对象之间的压盖。

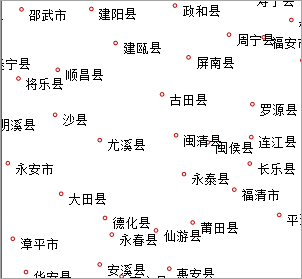

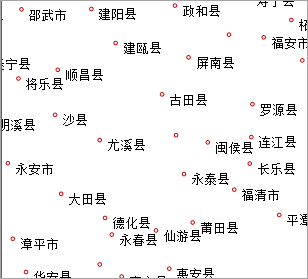

    如下图所示，左图为原始地图，默认选中显示点和文本相互压盖的对象。右图是取消勾选该项后，不显示发生压盖的点与文本对象的效果。由于标签图层（文本）位于点图层之上，所以一旦点与文本对象发生叠置，并且取消勾选复选框时，文本对象将被过滤掉，仅保留点对象。

    显示点与文本相互压盖的对象不显示点与文本相互压盖的对象
  - 显示被文本压盖的文本：文本包含标签专题图的文本注记和文本图层（CAD图层）的文本。当标签专题图图层或文本图层（CAD 图层）中的文本或者标签之间发生叠置时，可以使用显示被文本压盖的文本项对其压盖情况进行控制。选中显示被文本压盖的文本复选框，对发生叠置的文本对象不作处理，即全部显示叠置的文本对象。否则，对叠置的对象进行显示控制，即位于下方的对象保留，而叠置于其上的对象将被不会显示。

    注意事项：

    在标签专题图图层中会先判断是否执行自动避让功能。

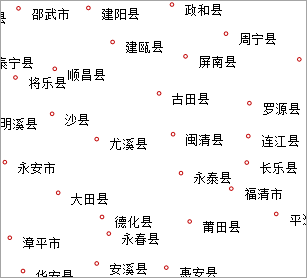

    如下图所示，左图为原始地图，选中了显示被文本压盖的文本选项，全部显示叠置的文本对象。右图未选中显示被文本压盖的文本选项，仅显示位于下方的文本对象，而与其发生叠置的文本对象不会显示。

    显示被文本压盖的文本不显示被文本压盖的文本
  - 显示被压盖的等级符号统计符号专题图中的等级符号之间很有可能发生压盖，这些叠置的对象可以来自一个或者多个图层。通过显示被压盖的等级符号选项设置参数，可以对发生压盖的等级专题图元素显示情况进行控制。选中该复选框，不会进行显示控制，显示所有发生叠置的等级符号。否则会对叠置的对象进行过滤，即仅显示下方的对象，不会显示位于其上的对象。
  - 显示被压盖的统计符号如果地图中的统计符号专题图（如饼图和柱状图）图层的统计符号之间可能会发生压盖，这些统计符号可以存在于一个图层或者多个图层。通过压盖设置菜单中的显示被压盖的统计符号选项，可以对相互叠置的统计符号的显示情况进行控制。选中该复选框，则不会对统计符号的显示进行控制，显示所有叠置的统计符号。否则仅显示位于下方的统计符号对象，不显示位于其上的统计符号对象。
  - 压盖范围：用来设置两个对象之间的压盖间距，通过指定宽度和高度来确定此范围。例如设置压盖范围的宽和高分别为60和40，则实际的压盖范围计算方法是以文本对象的外接矩形为边界，向左向右60个单位，向上向下40个单位。单位为0.1mm。压盖范围对以上压盖情况均适用。
    压盖间距（压盖范围的宽或高）为正数时表示两个对象之间的距离，超出该距离时显示，小于等于该距离时不显示。宽或高设置为负数时，取负数的绝对值作为压盖间距，小于该距离时显示，大于等于该距离时不显示。

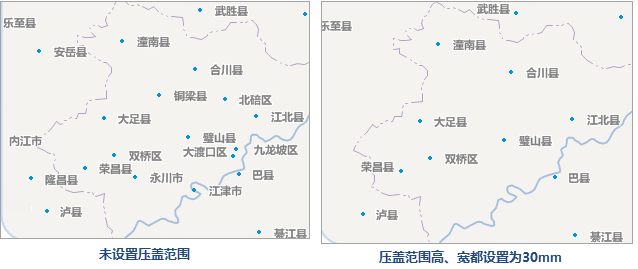

    如下图所示，左图没有设置压盖范围。右图的压盖范围为宽：30 ，高：30。
固定符号角度：用于固定地图中的点符号角度。若勾选该复选框，则当地图旋转时，地图中的点状符号不随地图进行旋转。若不勾选，则地图旋转时点状符号也随之进行旋转。只有设置了地图的旋转角度为非0时，该复选框才可用。
固定文本角度：若勾选此复选框，则当地图旋转时，地图中的文本对象不随地图的旋转而旋转。若不勾选，则地图旋转时，文本对象也随之进行旋转。只有设置了地图的旋转角度为非0时，该复选框才可用。

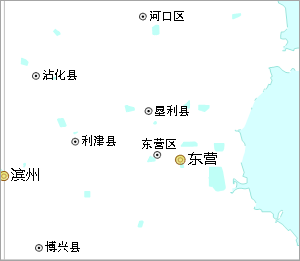

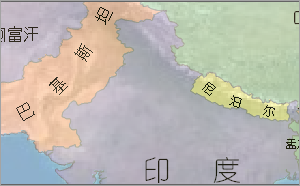

固定文本方向：若勾选此复选框，则表示当前地图窗口中文本对象总是竖直显示。

未勾选固定文本方向复选框勾选固定文本方向复选框
文本反走样：文本反走样是指使地图中文本笔画趋于平滑，消除锯齿的显示效果，启用文本反走样之后，可优化文本在地图中的显示效果。需同时开启地图反走样和图层反走样，才可生效。

设置文本反走样前设置文本反走样后
线型反走样：线型反走样是指使地图中矢量数据集的线条平滑，消除锯齿的显示效果。启用线型反走样之后，可优化线型对象在地图中的显示效果。需同时开启地图反走样和图层反走样，才可生效。
兼容 Office 字体大小
地图中显示的字体大小与 Micorsoft Office 字体大小不同。相同字号的文本，在SuperMap 标准中的显示要小于Micorsoft Office中的标准。勾选此复选框，地图中的文本将按照 Micorsoft Office 标准大小显示字体。若不勾选，则依照 SuperMap 字体大小标准显示。

新建地图窗口时，默认开启字体兼容模式。打开SuperMap iDesktop 7C(V7.1) 之前版本保存的地图时，默认不勾选该复选框，可根据具体情况自定义。

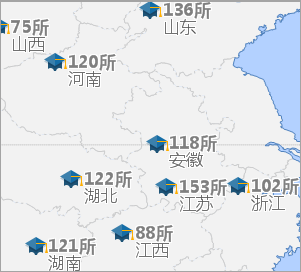

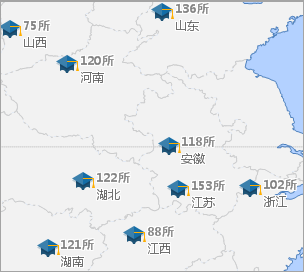

开启兼容 Office 字体大小前开启兼容 Office 字体大小后
Alpha通道：开启地图 Alpha 通道后，图层颜色设置的 A 值即可生效，从而使地图中的要素达到透明或半透明的效果。同时，支持输出半透明效果的地图。支持设置Alpha通道的图层有：矢量图层、专题图图层、文本图层。Alpha通道的使用说明如下：
- 用于调整同一色系的颜色
  勾选Alpha通道复选框之后，设置点线面标签等图层颜色时，不仅可以设置RGB值，还可设置A值（即Alpha值）。如下图所示：

  相同的RGB值设置不同的Alpha值之后，可衍生出多种同色系的颜色，如下图所示，设置绿地颜色的RGB为（137,206,102）值，调整不同的颜色透明值（Alpha值）后，绿地的颜色不同。

  未设置A值设置A值为70% 设置A值为30%
- 制作半透明地图
  在实际应用中，有时需要图层中某个图斑做透明处理，从而使该区域下面的要素显示出来；或者，不希望地图中的某些要素完全遮挡其下叠加的要素。可通过设置Alpha值来实现半透明效果，满足这些应用需求。

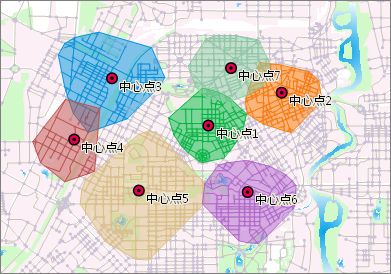

  例如，一些关于范围的地理空间分析结果，与地图叠加，可以对分析结果的图斑设置半透明效果，从而更直观清晰的展示分析范围内的地物内容，便于从视觉上详细描述分析结果。下图为服务区分析结果与地图叠加，设置分析结果范围为半透明效果，从而清晰的反应出所覆盖范围内的地物状况：

  服务区半透明显示
- 支持半透明出图

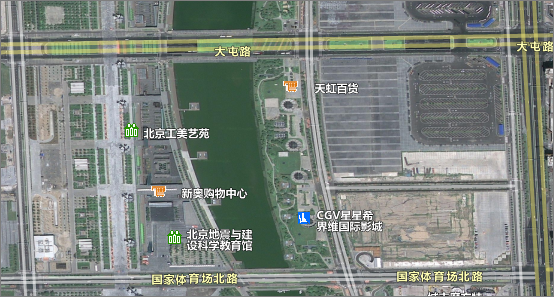

  常应用于地图缓存的输出，输出的瓦片背景透明，这样的地图缓存就可以很好地与其他地图内容进行叠加显示，下图为输出背景透明的地图缓存与卫星影像地图叠加显示图。

  道路与卫星影像图叠加显示
注意事项：

设置场景中图层颜色或属性表背景颜色的 A 值，可直接生效，与地图属性面板中的 Alpha 通道是否开启无关
显示完整标签：勾选此复选框，将显示完整的标签。
标签置顶显示：勾选此复选框，对于统一最后绘制的标签图层、文本图层，可以设置它们的绘制顺序。权重数值越大，图层显示优先级越高。常用于同一位置存在多个标签/文本图层的显示控制。需结合右侧的标签权重管理使用。
单击右侧的标签权重管理，分别设置每个图层的标签权重。权重值大的标签优先显示。该功能还可以在图层管理器->图层控制中设置。
