影像数据集属性面板

影像数据集属性面板包含数据集、坐标系、影像信息三个模块的内容,下面详细介绍每个模块的具体信息:

数据集

属性面板中单击数据集,即可查看当前选中影像数据集的属性信息

基本信息

  • 名称:显示数据集的名称。
  • 文件路径:显示影像数据集所在的路径。当直接打开本地影像文件时,显示此参数。
  • 文件大小:显示影像文件的大小。当直接打开本地影像文件时,显示此参数。
  • 类型:显示数据集的类型。
  • 表名:仅对矢量数据集有效,此处为空。
  • 编码:显示数据集存储时的压缩编码方式

数据集范围

数据集范围中的表示 Y 轴方向上的最大和最小值,表示 X 轴方向上的最小和最大值,单位与数据集的单位相同。

注意事项:

若原始影像数据集没有范围,则的值分别表示数据集的分辨率列数和行数。

数据集描述

用于查看和编辑数据集的元数据描述信息,帮助用户快速理解数据内容、来源及用途

坐标系

单击属性面板中的坐标系,即可显示数据集坐标系信息。

  • 坐标系名称:显示数据集的坐标系名称。
  • 地理单位:显示坐标系的单位。
  • 坐标系信息:显示坐标系的详细描述信息。

坐标系工具栏处的功能说明请参考地图属性-坐标系

影像

单击属性面板中的影像项,将显示该数据集的图像属性信息。

影像信息

  • 波段数:显示多波段影像数据集所包含的波段的数目。
  • X 分辨率:显示影像数据集 X 方向的分辨率。
  • Y 分辨率:显示影像数据集 Y 方向的分辨率。
  • 栅格分块:显示了当前影像数据集栅格分块的大小。如大小为256*256,则256*256个像素将会存储为一个栅格块,在数据处理时作为一个单元进行处理。
  • 无值:指影像数据中没有实际意义的值,用RGB十进制整数值表示。当将数据集添加到地图窗口后,可重新设置数据的无值。在图层属性面板中无值的表达与颜色模式挂钩,如颜色模式为RGB,无值为96555,则在图层属性面板中显示为(1,21,43)。
注意事项:

只读打开的影像文件,修改影像数据集无值后,新的无值在计算影像直方图和统计数据时无效。

  • 行数:显示数据集像元阵列的行数。
  • 列数:显示数据集像元阵列的列数。

影像元信息

当以*.xml、*.txt、*.tif或*.tiff格式打开带有RPC信息的遥感原始影像文件时,提供此分组的属性信息。

  • 传感器名称:显示获取遥感影像文件的传感器名称。如GF-2、SuperView-1。
  • 产品名称:显示获取遥感影像文件时,对该文件的唯一标识ID。
  • 采集日期:显示获取遥感影像文件时的日期。如2017-10-21。
  • 云量(%):显示遥感影像文件的云量覆盖度。0%表示无云,100%表示完全覆盖。
  • 太阳方位角(°):显示获取遥感影像文件时,影像中心点和太阳连线的地面投影线与该点地理经线之间的夹角。
  • 太阳高度角(°):显示获取遥感影像文件时,影像中心点至太阳方向与水平面的夹角。
  • 传感器方位角(°):显示获取遥感影像文件时,影像中心点和传感器连线的地面投影线与该点地理经线之间的夹角。
  • 传感器高度角(°):显示获取遥感影像文件时,影像中心点至传感器方向与水平面的夹角。

波段信息

  • 索引:显示多波段影像数据集当前所显示的波段的索引值,从0开始编号。
  • 名称:显示影像数据集各个波段名称。
  • 像素格式:显示影像数据存储的位数,即每个像素采用多少比特(bit)进行表示。
  • 最小值:显示对应波段中的最小像元值。
  • 最大值:显示对应波段中的最大像元值。
  • 辐亮度增益:显示将传感器上记录的图像亮度DN转换为辐亮度的系数。当以*.xml、*.txt、*.tif或*.tiff格式打开带有RPC信息的遥感原始影像文件时,显示此参数。
  • 辐亮度偏置:显示将传感器上记录的图像亮度DN转换为辐亮度的偏移量。当以*.xml、*.txt、*.tif或*.tiff格式打开带有RPC信息的遥感原始影像文件时,显示此参数。
  • 太阳辐照度:显示太阳辐射经过大气层的吸收、散射、反射等作用后到达固体地球表面上单位面积单位时间内的辐射能量。单位:W/㎡。当以*.xml、*.txt、*.tif或*.tiff格式打开带有RPC信息的遥感原始影像文件时,显示此参数。

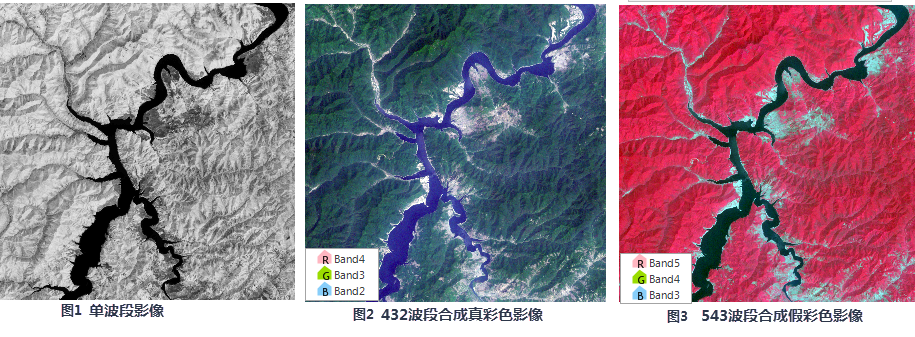

当数据为单波段影像时,可添加多个单波段影像自由组合成为多波段影像显示。例如,在Landset 8 影像数据中,以单波段存放影像文件。现将这些波段进行组合显示,以获取更直观的数据信息。

  1. 添加波段:点击添加按钮,在选择对话框中加入组合波段的数据集。
    • 波段432组合,为真彩色影像合成,该组合能够用于各种地类识别,波段组合得到如下图2所示的结果。
    • 波段543组合,为标准假彩色合成,该组合波段可用于植被分类、水体识别,用来监测植被、农作物和湿地,波段组合得到如下图3所示的结果。
  2. 删除波段:若需要移除加入的单波段数据,在波段列表框中选中某一个波段记录后,点击删除按钮即可。

统计信息

在影像浏览时将根据统计信息对图层进行拉伸。若影像没有统计信息,则将按照默认拉伸方式显示影像,并且不对8bit数据进行拉伸显示。

当影像数据集已计算过统计信息,在统计信息列表中将显示影像数据集各波段的像元信息。若未计算过统计信息,则将提示:“当前数据未计算统计信息”。您可以通过右侧的统计按钮计算统计信息。

其它

  • 金字塔:显示影像数据集是否已创建金字塔。
  • 直方图:显示栅格数据集是否已经创建直方图。若已创建,可通过右侧的浏览按钮进行查看;若未创建,可通过右侧的创建按钮创建直方图。
  • 显示范围:用于设置数据集在地图中的显示范围。单击右侧的设置按钮,弹出设置显示范围对话框,可以选择某一面数据集的范围作为所选栅格数据集的显示范围。
