使用说明

查询鼠标所在位置的栅格值或像元值。

• 当查询栅格数据时，查询结果包括栅格值所在的数据源、数据集、X坐标、Y坐标、栅格行、栅格列、栅格值、坡度值、坡向值。
• 当查询影像数据时，查询结果包括像元值所在的数据源、数据集、X坐标、Y坐标、影像行、影像列、波段值、颜色值。

功能入口

影像处理选项卡->地图操作组->栅格查询。

操作说明

栅格查询包括栅格查询和栅格查询设置，以查询栅格数据为例，详细介绍如下：

• 栅格查询

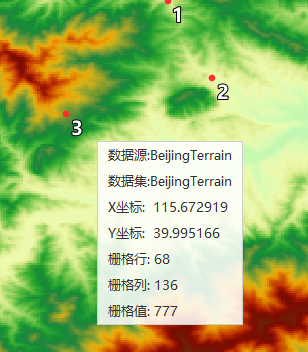

  1. 单击影像处理选项卡->地图操作组->栅格查询按钮。并移动鼠标到地图窗口，鼠标尾部将实时显示当前位置的数据信息，包括数据源、数据集、地理坐标、栅格行列号以及栅格值，如下图所示：



  2. 单击想要查询的栅格值位置，在地图窗口上将添加一个点（如图中的1,2,3），同时在输出窗口会显示该点的栅格值信息。
  3. 单击鼠标右键将结束查询操作，但不清除地图上添加的查询点。若使用ESC键，则在结束查询操作的同时，将清除地图窗口中的查询点。
• 栅格查询设置

  点击栅格查询的下拉按钮并选择栅格查询设置项，即可设置在查询时是否显示栅格信息、坡度、坡向等信息。当地图窗口中存在栅格数据时可用。

  • 显示栅格信息：勾选该复选框则表示查询结果会显示鼠标所在单元格的栅格行、栅格列、栅格值信息；不勾选该复选框则表示查询结果中不显示栅格信息。
  • 显示坡度坡向值：勾选该复选框则表示查询结果会显示鼠标所在单元格坡度和坡向值；不勾选该复选框则表示查询结果中不显示坡度坡向值。
  • 高程缩放系数：当高程值（Z方向上）的单位与 X、Y 坐标的单位不一致时，通常需要将高程值乘以一个高程缩放系数，使得三者单位一致。例如：X、Y方向上的单位是米，而Z方向上的单位是英尺，由于1英尺等于0.3048米，则需要指定缩放系数为0.3048。若设置为 1，则表示不缩放。

    建议在进行栅格查询前，将地图和数据转换为投影坐标系统（单位：米）。如果坐标系为球坐标系时，需要指定一个适当的高程缩放系数。如果X、Y方向上的单位是度，而Z方向上的单位是米时，可使用下表列出的高程缩放系数：


       Latitude     Z-factor
           0         0.00000898
          10         0.00000912
          20         0.00000956
          30         0.00001036
          40         0.00001171
          50         0.00001395
          60         0.00001792
          70         0.00002619
          80         0.00005156
