分带输出

使用说明

投影分带是将地球表面按照一定的经度或纬度间隔划分为多个区域,每个区域内采用适合该地区的投影方式,以减少投影变形。对于大面积的地理区域,不同的投影分带能够更准确地反映地物的真实形状和位置,从而提高空间分析的准确性。

在GIS(地理信息系统)和遥感应用中,遥感影像的精确地理位置表示对地形测绘、资源调查、环境监测和灾害评估等场景至关重要。为了确保数据的地理定位精度并最小化影像变形,通常需要根据影像的实际覆盖范围,选择合适的投影分带坐标系进行输出。

传统方法依赖人工操作,需手动将影像数据按不同的投影分带进行挑选、分组,再依次处理每个分组的数据。这种方式不仅效率低下,限制了数据处理的速度和规模,还容易引入人为错误。

为解决这些问题,提供了分带输出功能。该功能能够自动计算影像中心点所在的投影分带,并据此对影像进行批量处理和成果输出,显著提升了工作效率,同时有效降低了人为错误率。

仅适用于Universal Transverse Mercator(WGS 1984)和Gauss - Kruger(CGCS 2000)中支持分带的投影坐标系。

SuperMap ImageX Pro 2025 开始支持。

功能入口

工具箱->影像处理->基础工具->分带输出

参数说明

参数名 参数释义 参数类型
数据类型

选择需要进行分带输出的影像数据来源。提供本地文件镶嵌数据集两种。

  • 本地文件:设置影像所在的本地文件夹路径,将对该文件夹以及子文件夹中的所有影像进行分带输出。
  • 镶嵌数据集:选择当前工作空间中的镶嵌数据集,将对镶嵌数据集中的所有影像进行分带输出。
Datasource
输出坐标系 选择结果影像的坐标系。若需进行分带输出,应选择Universal Transverse Mercator(WGS 1984)或Gauss - Kruger(CGCS 2000)中支持分带的投影坐标系;对于其他坐标系,仅执行坐标系转换操作,不进行分带处理。 String
分带输出

指定是否将影像进行分带输出。当投影坐标系为Universal Transverse Mercator(WGS 1984)和Gauss - Kruger(CGCS 2000)中支持分带的坐标系时,此复选框可用。

  • 选中:将根据不同分带输出影像并设置相应的投影坐标系。
  • 未选中:所有影像将统一使用坐标系设置中的投影坐标系。
Boolean
输出路径

指定存放分带输出的结果路径。将影像输出至不同分带对应的文件夹,文件夹命名方式为:

  • Universal Transverse Mercator(WGS 1984):投影方式简写_Zone_带号与南北半球简写,如“UTM_Zone_4S”。
  • Gauss - Kruger(CGCS 2000):投影方式简写_分带方式简写_Zone_带号与南北半球简写,如“GK_3D_Zone_7N”。
String

输出结果

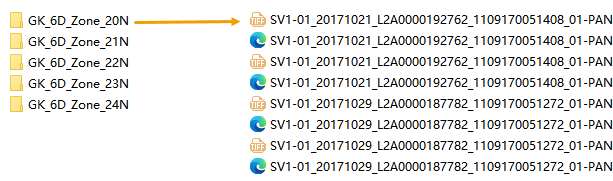

经过投影变换后的影像,分别存放在对应坐标系的文件夹中。
