DSM滤波

使用说明

通过对 DSM 数据进行滤波处理，将地表建筑物、植被等地物去掉，即可得到 DEM 数据。

SuperMap ImageX Enterprise 2025 R2 开始支持。

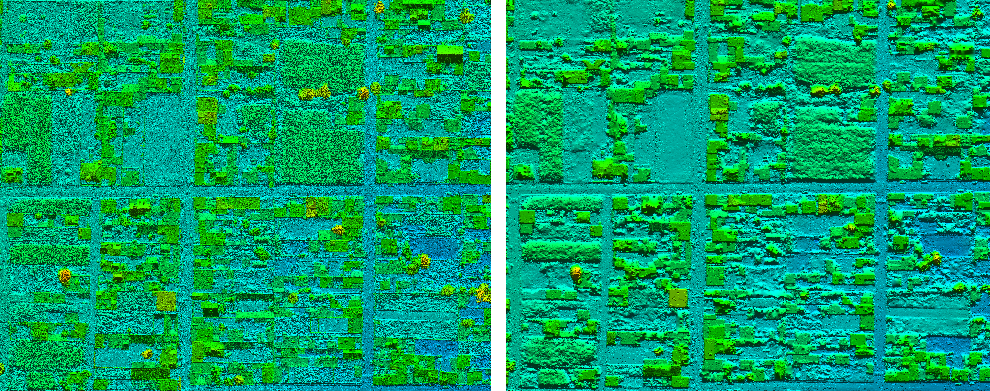

图：DSM（左）与滤波结果（右）

功能入口

  • 工作流->DSM/DEM 数据生产->DSM 滤波 节点。
  • 工具->卫星影像->DSM 滤波。

参数说明

参数名称 参数释义 参数类型

DSM数据

当功能入口为 工具->卫星影像->DSM 滤波 时需要设置。

设置用于滤波的 DSM 数据。

 String
滤波算法

设置用于 DSM 滤波的算法，目前仅支持 TSGF 算法。

  • TSGF：Two-Stage Ground Filter，是一种基于两阶段策略的 DSM 滤波算法，主要用于从点云数据中分离地面点与非地面点（如植被、建筑物等）。该算法通过分阶段处理，结合局部和全局特征，提升复杂地形下的滤波精度，适合处理中低分辨率的 DSM 数据。
 Enum
高程滤除值 非平坦区域统一减去高程滤除值。默认为 10。 Integer
坡度阈值 若坡度值大于或等于这个坡度阈值，则该区域为高山区，反之则为平坦区。默认值为 8。 Integer
输出目录

当功能入口为 工具->卫星影像->DSM 滤波 时需要设置。

设置结果影像保存的文件路径。默认为 /data/imageprocessing/output 。

 String
坐标系设置

当功能入口为 工具->卫星影像->DSM 滤波 时需要设置。

设置结果影像的坐标系。

 String
文件类型

当功能入口为 工具->卫星影像->DSM 滤波 时需要设置。

设置结果影像的存储类型，默认为 Tiff/GeoTIFF。

  • Tiff/GeoTIFF
  • Erdas Image
  • PCIDSK
 Enum
压缩方式

当功能入口为 工具->卫星影像->DSM 滤波 时需要设置。

仅文件类型为 Tiff/GeoTIFF 时可用，默认压缩方式为 NONE，更多方法介绍情参考压缩方式。

 Enum
结果金字塔重采样方式

当功能入口为 工具->卫星影像->DSM 滤波 时需要设置。

设置结果影像创建影像金字塔时使用的重采样方法，默认为平均值法，更多方法介绍请参考影像金字塔重采样方法。

 Enum

输出结果

  • 功能入口为 工作流->DSM/DEM 数据生产->DSM 滤波 环节时，输出结果到 工作流-通用参数设置-处理结果目录 中设置的文件路径。
  • 功能入口为 工具->卫星影像->DSM 滤波 时，输出结果到输出目录参数设置的文件路径中。
