功能说明

轮廓线晕渲能够对边界线或面通过生成缓冲区达到边界轮廓晕渲的效果，突出区域并使区域产生立体感，空间感。常用于突出显示地图中所要表达的区域或强调地图中某区域的位置范围，同时提升地图的美观性。

功能原理：生成两个不同宽度和颜色的缓冲区面数据集，默认以轮廓较窄的面数据集在轮廓较宽的面数据集的上层的形式加载到当前地图。

适用数据：线、面数据集。

功能入口

• 地图选项卡->制图->轮廓线晕渲。

参数说明

• 源数据：设置用于制作轮廓线晕渲的数据集所在的数据源。
• 数据集：设置用于制作轮廓线晕渲的数据集。
• 颜色方案：支持设置生成的两个轮廓面数据集的显示颜色，可从下拉按钮中选择系统默认提供的四个颜色方案,也可点击编辑按钮自定义设置上下层面数据集的颜色。同时也支持使用颜色管理器来修改可选择的配色方案。
  在颜色方案编辑器中，颜色1为下层面数据集颜色，颜色2为上层面数据集颜色



• 结果数据源：设置结果数据输出的数据源
• 结果数据集：设置数据集保存的名称，运行结果生成两个面数据集。

应用示例

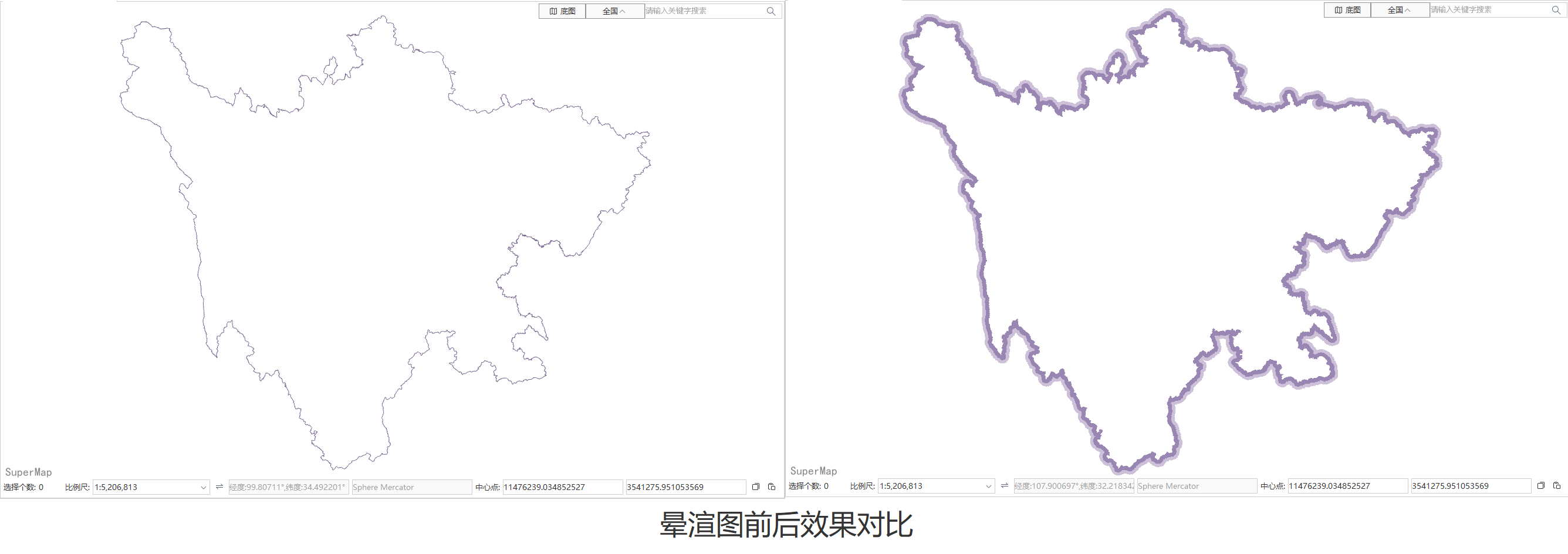

以四川边界地图为例，轮廓线晕渲前后对比效果图如下：
